稳压电容在电源系统中的核心作用与失效模式分析
稳压电容通常指用于维持节点电压稳定性的电容器，在开关电源或线性稳压器输出端扮演着关键角色。其主要功能是通过储存电荷来平滑电压波动，应对负载瞬态变化引起的电流阶跃。当负载电流突然增大时，稳压电容释放存储的能量，抑制输出电压跌落；反之，在负载减小时吸收多余能量，防止电压过冲。这种动态响应能力对于确保后端敏感数字电路或模拟芯片的正常逻辑判断至关重要。

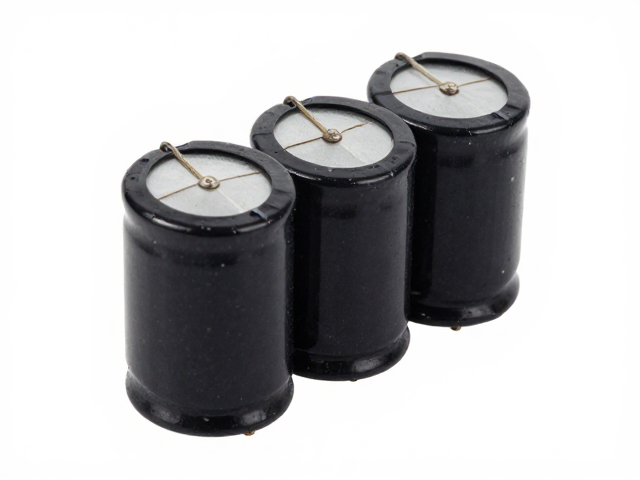

实际应用中，稳压电容的失效往往表现为容量衰减或等效串联电阻（ESR）增大。电解电容在高温环境下电解液易干涸，导致容值下降，进而削弱滤波效果。陶瓷电容则可能因直流偏压特性，在大电压下容值出现显著折减。设计时需结合具体工况，选择具有合适耐压等级和温度特性的元件，避免因环境应力导致保护功能失效，从而引发系统级的不稳定或误动作。
过压保护机制与TVS二极管的选型逻辑
过压保护旨在限制电路节点电压不超过安全阈值，防止后级器件因瞬时高压击穿。瞬态电压抑制二极管（TVS）因其极快的响应速度（通常在纳秒级）成为主流保护元件。当浪涌电压超过其击穿电压时，TVS迅速导通，将高压钳位至安全水平，并将大电流旁路至地。这一过程必须在微秒时间内完成，以确保护路生效且不影响信号完整性。
选型过程中，击穿电压（Vbr）和钳位电压（Vc）是两个核心参数。Vbr需略高于电路正常工作电压，但必须低于后级芯片的最大承受电压。Vc则代表在指定脉冲电流下，TVS两端维持的电压值，该值必须低于受保护器件的绝对最大额定值。此外，峰值脉冲功率（Ppp）决定了器件能吸收的能量密度，需根据实际浪涌源（如ESD、EFT或雷击）的能量等级进行计算匹配，确保器件不会因过热而开路或短路失效。
滤波电容的容值计算与高频阻抗特性
滤波电容的核心任务是降低电源纹波并滤除高频噪声。在低频段，滤波效果主要取决于电容容量，容量越大，对低频纹波的阻抗越低。然而，随着频率升高，电容的寄生电感（ESL）和等效串联电阻（ESR）开始主导其阻抗特性。普通电解电容在MHz频段下可能表现为感性，失去滤波能力。因此，高频滤波需依赖低ESL的低阻抗材料，如多层陶瓷电容（MLCC）。

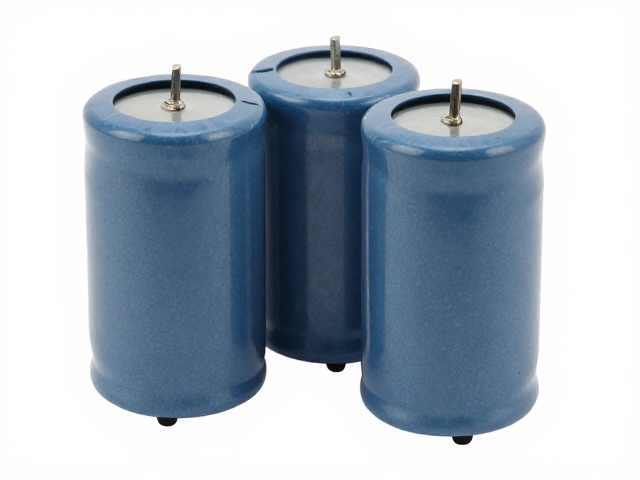

实际设计中常采用多电容并联策略，利用不同材质、封装和容值的电容组合，构建宽频带的低阻抗路径。例如，一个大容量电解电容处理低频纹波，配合小容量MLCC处理高频开关噪声。需特别注意，并联电容间的谐振效应可能导致阻抗曲线出现峰值，反而在某些频段恶化滤波效果。通过合理布局，使高频电容尽可能靠近负载引脚，缩短回路电感，是提升高频滤波效率的关键措施。
电路保护技巧与PCB布局的关键细节
硬件保护不仅依赖元件选型，更取决于PCB布局的物理实现。TVS二极管应尽可能靠近被保护信号线或电源入口放置，以最小化引线电感，确保浪涌电流能通过最短路径泄放。过长的走线会增加寄生电感，导致在瞬态过程中产生额外的电压尖峰，可能超过TVS的钳位电压，使保护失效。
去耦电容的接地路径需独立且短促，避免与大电流回路共用接地路径，防止地弹噪声干扰敏感电路。对于多层板设计，应提供完整的接地参考平面，减少回流路径面积。此外，电源入口处的π型滤波器或磁珠加电容结构，能有效抑制共模和差模干扰。定期监测关键节点电压，结合仿真工具验证瞬态响应，有助于在流片前发现潜在的保护盲区，提升整体系统的鲁棒性。
