有机硅导热材质流延工艺的核心优势
有机硅材料凭借其优异的热稳定性、耐老化特性以及极低的压缩应力，成为高导热界面材料的关键基体。在流延工艺中，高粘度有机硅浆料通过精密控制的刮刀或涂布头均匀铺展在连续运行的金属网带或离型膜上。这种工艺能够精确管理材料的厚度，通常可稳定控制在0.1mm至2.0mm之间，且厚度公差能保持在±0.05mm以内，满足高精度电子元件对散热片尺寸精度的严苛要求。
相较于传统的模压成型，流延工艺赋予了材料更优异的物理性能一致性。由于浆料在固化过程中处于自由流动状态，内部应力释放更为充分，有效避免了模压工艺中常见的气泡残留和厚度不均问题。有机硅分子链中的硅氧键（Si-O）具有较高的键能，使得最终制成的导热垫片在长期高温环境下仍能保持结构完整，不会出现硬化或开裂现象，为高功率密度器件提供了稳定的物理支撑。
异形件定制的技术实现路径

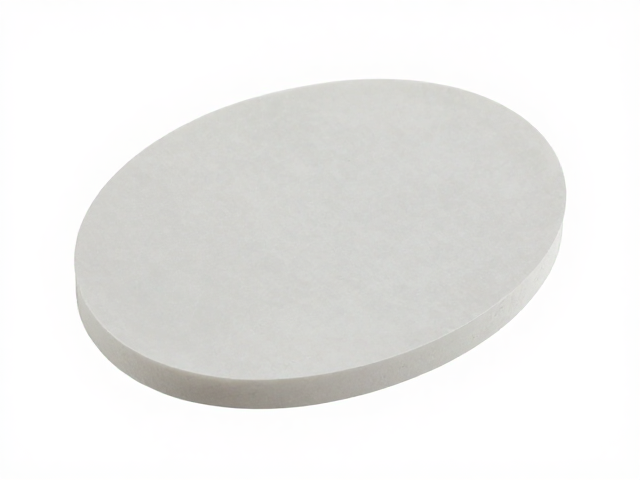

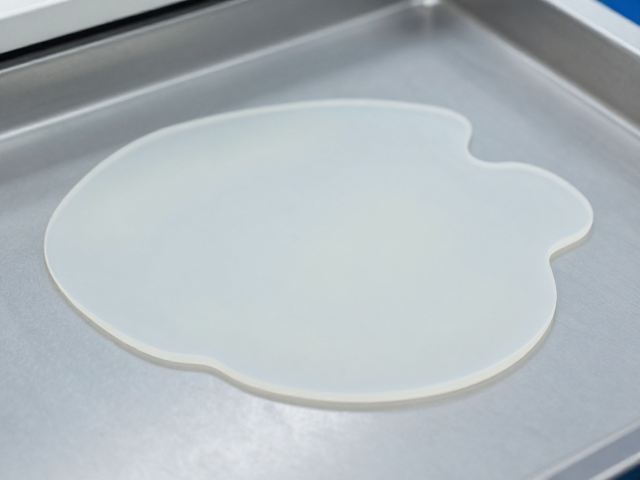

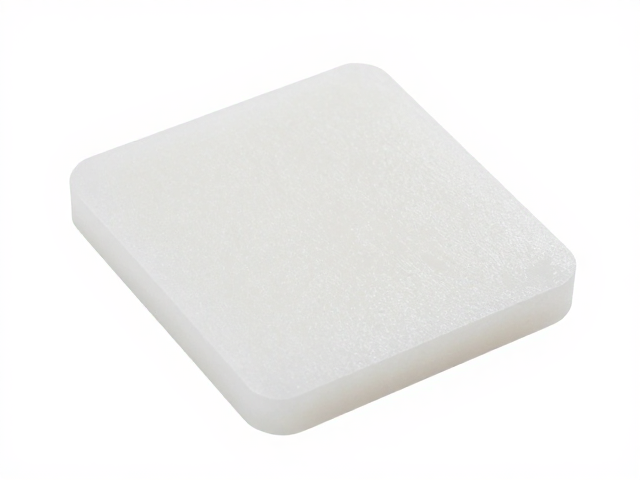

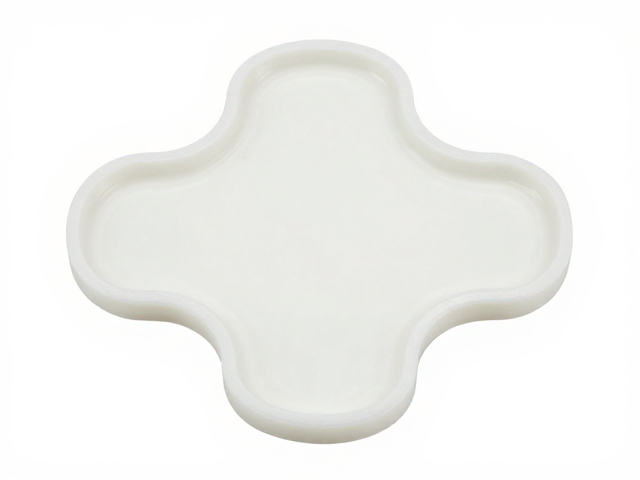

针对复杂几何形状的异形件，流延工艺通过后端的精密模切与成型技术实现定制化。在浆料完成初步固化形成胶片后，利用高精度伺服模切机或激光切割设备，按照客户提供的CAD图纸进行二次加工。这一过程能够处理带有圆角、异形孔洞或非对称结构的部件，最小特征尺寸可达0.5mm，确保了异形件在装配过程中能够完美贴合不规则发热源表面，消除空气间隙，降低接触热阻。
定制化的核心在于对材料流变性的精准调控。在浆料配方阶段，通过调整导热填料（如氧化铝、氮化硼等）的粒径分布与表面处理工艺，优化有机硅基体的流动性与触变性。这使得浆料在流延时具有良好的铺展性，而在模切成型后能保持优异的回弹性。这种特性使得异形件在安装时能适应不同高度的元器件，自动填充微观不平整表面，形成连续的热传导路径，特别适用于LED封装、IGBT模块等表面起伏较大的应用场景。
高导热解决方案的热管理逻辑
高导热解决方案的核心在于降低界面热阻。有机硅导热材质通常填充高纯度、高长径比的导热填料，当填料含量达到临界渗滤阈值时，材料内部形成有效的声子传导网络。实测数据显示，优质有机硅导热垫片的热导率可稳定在3.0 W/m·K至15.0 W/m·K区间，具体数值取决于填料类型与配比。在测试中，使用标准热流法测量时，材料在25℃环境下的热阻值会随接触压力的增加而显著降低，证明其良好的柔韧性有助于提升实际散热效能。
该解决方案在应对高热流密度场景时表现出优异的性能。当器件表面温度达到150℃时，有机硅基体仍能保持稳定的导热系数，衰减率低于5%。在实际应用结构中，异形件能够紧密贴合芯片表面，消除传统材料因厚度不均导致的局部热点。通过有限元热仿真分析，采用定制异形导热垫片后的组件表面温度分布均匀性提升显著，最大温差控制在5℃以内，有效避免了因局部过热引发的器件性能衰退或失效风险。
工艺控制与质量一致性保障
流延工艺的稳定性依赖于严密的过程参数控制。涂布速度、刮刀间隙、烘道温度曲线以及固化时间共同决定了最终产品的微观结构。在固化阶段，采用分段升温策略，先低温去除溶剂并初步定型，再高温完成交联反应，确保材料内部无挥发性物质残留。在线厚度监测系统实时反馈数据，自动调节涂布头位置，确保整卷材料厚度的一致性，为后续异形件加工提供高质量半成品。
质量检测环节涵盖物理性能与热性能的多维度验证。每批次材料需经过拉伸强度、断裂伸长率、压缩永久变形率等机械性能测试，确保异形件在装配和使用过程中的结构可靠性。热性能方面，定期抽取样品进行热导率测试，数据需符合预设规格范围。同时，通过红外热成像技术对成品进行均匀性扫描，排查因填料沉降或涂布不均导致的局部热阻异常，确保每一块异形件都能在实际应用中发挥预期的散热效能。
