开关功率管虚焊与开裂的微观机理
功率半导体器件在长期高负荷运行中，热机械应力是导致封装失效的核心诱因。IGBT模块内部的键合线、DBC基板以及底部焊层会因工作电流产生的焦耳热而发生周期性温度波动，这种热循环使得不同材料之间因热膨胀系数（CTE）差异产生剪切应力。当散热系统设计存在缺陷或环境温度过高时，焊料层内部会逐渐形成微观空洞，这些空洞在热应力作用下扩展并连接，最终导致焊层电阻增大，局部过热加剧，进而引发宏观的虚焊或结构性开裂。
从材料科学角度审视，银烧结技术与传统锡铅焊料在抗热疲劳性能上存在显著差异。传统锡基焊料熔点较低，在高温环境下易发生蠕变，导致焊点逐渐松弛并形成裂纹。相比之下，现代高功率密度应用中采用的银烧结层虽具备更高的导热率和抗蠕变能力，但其脆性特性使得对封装平整度及装配压力极为敏感。若模块底面与散热器之间存在微米级的不平整，烧结过程中形成的孔隙会在热冲击下成为应力集中点，随着通电时间的增加，裂纹自孔隙处萌生并向四周扩展，最终造成芯片与基板电气连接中断。
失效模式的多维表征与检测手段
电气参数的漂移是识别早期失效的前置信号。在开路测试中，若观察到正向导通电压（Vf）异常升高或反向恢复电荷（Qrr）显著增加，通常暗示内部键合线断裂或焊层接触不良。通过红外热成像技术可直观呈现模块表面的温度分布，虚焊区域因接触热阻增大而呈现为局部高温热点，这种非均匀温升与周围正常区域形成鲜明对比，为定位失效源提供直接依据。此外，X射线检测技术能穿透封装材料，清晰显示焊料层内部的空洞率及裂纹形态，通过量化空洞面积占比，可评估焊接质量是否符合JEDEC标准中对于高可靠性应用的要求。

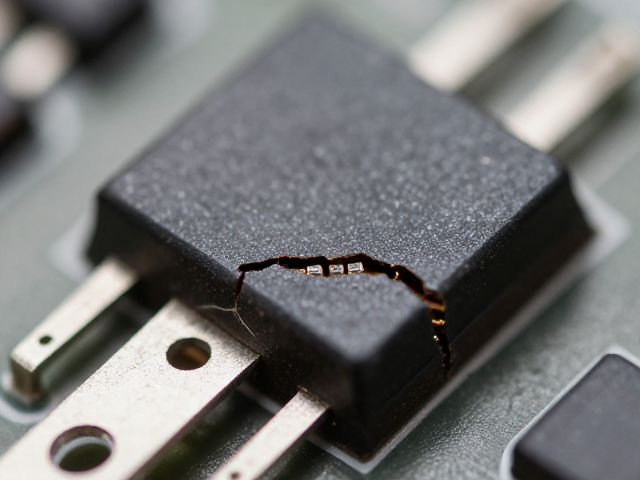

机械破坏痕迹往往伴随着明显的物理征象。观察模块外壳，若发现底部焊层周围有细微的渗油或变色现象，可能预示封装密封失效导致湿气侵入，进而加速金属间化合物的生长，削弱结构强度。对于已发生开裂的器件，金相切片分析可精确测量裂纹深度与扩展路径，判断其起源于芯片表面、焊料层还是DBC基板。在实际案例中，部分失效案例显示裂纹呈树枝状延伸，这通常与安装过程中施加的过紧螺栓扭矩有关，过大的机械应力直接作用于脆性陶瓷基板，导致其在热循环中优先发生断裂。
修复策略与工艺控制要点
针对已确认的虚焊或轻微开裂模块，修复的核心在于恢复热阻与机械连接的完整性。在拆解过程中，需使用专用夹具固定模块本体，避免对芯片及键合线施加额外应力。清除旧焊料时，建议采用低温锡膏配合热风枪局部加热，严格控制温度曲线以防损伤芯片结区。对于银烧结层失效的情况，由于烧结层难以通过常规加热去除，通常需借助专用溶剂或机械刮除，此过程需极高的操作精度，以免划伤DBC基板表面，影响新焊料的附着力。
重新封装与焊接是决定修复质量的关键步骤。选用高纯度、高导热的新型焊料或烧结银膏，确保材料成分符合无铅环保标准。在涂覆过程中，需保证焊料均匀分布，避免气泡残留。固化阶段需精确控制升温速率和保温时间，使焊料充分熔融并形成致密的冶金结合。对于大面积焊层，可采用预热炉进行整体均匀加热，减少因局部温差引起的热应力。修复完成后，必须重新进行耐压测试、漏电流测试及热阻测试，确保电气性能与原始规格一致，方可重新投入运行。
预防性维护与系统设计优化
系统级的热管理设计是延长功率器件寿命的根本途径。优化散热器流道结构，确保冷却介质（水冷或风冷）能均匀覆盖模块底部，消除局部过热死角。通过仿真软件模拟不同负载工况下的温度场分布，提前识别潜在的热瓶颈。在实际应用中，避免器件长期工作在接近额定极限的状态，合理降额使用可显著降低热机械应力积累。同时，保持安装表面的清洁与平整，使用扭矩扳手按照规范值紧固安装螺栓，确保模块与散热器之间形成均匀且稳定的机械接触，防止因装配不当引发的初始缺陷。
定期监测与状态评估有助于在失效前发现先兆。利用内置温度传感器或外部热电偶，实时监控模块关键点的温度变化，结合电流、电压数据分析热阻演变趋势。当监测到热阻值出现持续性上升趋势时，应及时检查冷却系统效能，清理散热器积尘或更换老化冷却介质。在高频开关应用中，优化驱动电路参数，控制di/dt和dv/dt速率，降低开关过程中的瞬时功率损耗，从而减轻器件内部的热冲击。建立严密的失效分析数据库，记录不同工况下的失效模式与数据，为后续产品迭代与工艺改进提供真实可靠的数据支撑。
