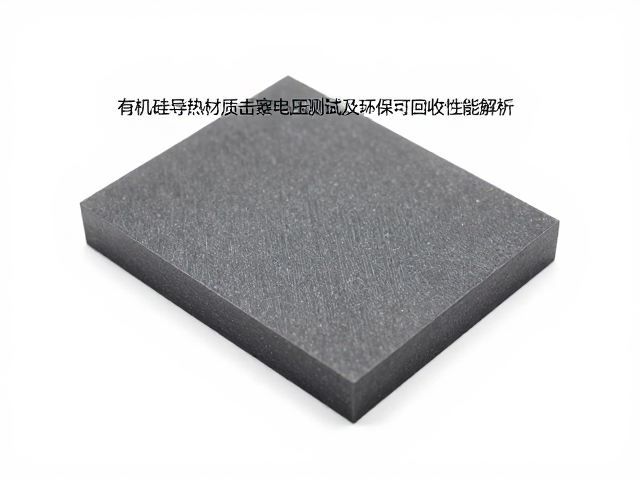

有机硅材料电气绝缘特性与击穿电压测试逻辑
有机硅材料因其分子结构中硅氧键的高键能特性，在高压电气绝缘领域扮演着关键角色，其击穿电压是衡量材料耐受电场强度极限的核心指标。在实际测试场景中，标准通常依据GB/T 1693或IEC 60243规范执行，通过施加逐渐升高的电压直至材料发生不可逆的电击穿现象，以此确定其介电强度。这一过程不仅反映了材料内部的微观缺陷分布，也直接关联着其在复杂工况下的长期稳定性。测试环境的温湿度控制、电极形状以及加压速率均会显著影响数据的离散程度，因此标准化的测试流程是获取高置信度数据的先决条件。
击穿电压的具体数值表现与有机硅基体的交联密度、填料粒径分布以及加工工艺有着严密的从属关系。高纯度的二甲基硅橡胶通常表现出更优的绝缘性能，而添加导热填料如氧化铝或氮化硼虽提升了热传导效率，却可能在材料内部形成局部应力集中点，进而对击穿电压产生微弱的负向影响。工程师在选材时需权衡导热系数与绝缘强度的平衡，通过优化填料表面处理技术或采用多层复合结构，可以在维持高效散热的同时，确保材料在额定电压下不发生击穿失效，从而保障电气系统的安全运行。
导热路径构建与界面热阻的物理机制
有机硅导热材质并非单纯的绝缘体，其核心价值在于在绝缘基底中构建高效的热传导网络。热量在固体介质中的传递主要依赖声子传输，有机硅基体本身的声子平均自由程较短，导致纯硅橡胶导热性能有限。为了突破这一物理瓶颈，行业内普遍采用高导热系数的无机非金属填料进行改性。当填料颗粒在基体中形成连续的渗流网络时，热阻路径被显著缩短，材料的整体导热效率得以提升。这一微观结构的构建过程，直接决定了最终产品在实际应用中的温升表现。
界面热阻是制约有机硅导热性能发挥的关键瓶颈。由于无机填料与有机聚合物基体在化学性质上的巨大差异，两者接触界面容易产生声子散射，阻碍热量传递。为了降低界面热阻，表面改性剂如硅烷偶联剂常被引入制备过程中，通过化学键合改善填料与基体的相容性。这种界面修饰不仅增强了材料的机械强度，还提高了热流的穿透效率。在实际工况中，良好的界面结合能有效减少因热膨胀系数差异导致的微观裂纹，防止热阻随时间推移而增加，确保导热性能的长期稳定性。
环保属性与材料全生命周期管理
有机硅材料的环保特性主要源于其主链中硅氧键的热稳定性和化学惰性。在高温环境下，有机硅不易分解产生有毒小分子，这使其在燃烧测试中表现出较低的烟雾密度和毒性气体释放率。相较于部分含卤素阻燃材料，有机硅在废弃处理过程中对环境生态系统的潜在危害显著降低。此外，硅元素在地壳中储量丰富，提取过程相对成熟，使得其原料获取环节具有较高的可持续性。这种基础化学特性构成了有机硅材质在绿色制造领域的主要竞争优势。
可回收性能是评估有机硅材料环保价值的另一重要维度。目前，物理回收法通过粉碎、造粒等物理过程对废弃有机硅制品进行再生处理，虽会导致部分机械性能下降，但仍可用于低阶应用场景。化学回收法则尝试通过解聚反应将聚合物分解为环状硅氧烷低聚物，进而重新合成为新的有机硅原料，实现真正的闭环循环。尽管化学回收的技术门槛较高且成本相对昂贵，但随着催化技术的进步，这一路径正逐步具备工业化潜力。材料科学的进步正推动有机硅从单一的功能材料向环境友好型资源材料转变。
测试数据解析与工程应用验证
在实际工程应用中，击穿电压数据的离散性需要通过大量样本进行统计分析。依据常规工业标准，同一批次材料的击穿电压标准差通常控制在均值的10%-15%范围内，以确保产品的一致性。例如，某类标准双二五硫化体系的室温硫化硅橡胶，在1mm厚度下的典型击穿电压范围多在15-25 kV/mm之间。这一数据区间并非绝对，会随填料含量增加呈现下降趋势，如添加30%氧化铝填料后，击穿电压可能降至10-15 kV/mm。工程师需依据具体设备的电压等级，预留足够的安全系数进行选型。
导热性能的验证同样依赖于严密的实验数据支撑。在稳态热流条件下，有机硅导热垫片的热阻值通常以℃·cm²/W为单位进行表征。对于高导热需求场景，导热系数超过3.0 W/m·K的材料已能满足大多数LED封装及功率器件的散热需求。测试时需排除接触热阻的影响，使用平板稳态法或激光闪射法获取本体导热参数。实际应用中，材料的压缩形变会改变接触面积，进而影响有效导热路径。因此，结合压缩应力-应变曲线与导热系数数据，才能准确预测材料在装配后的真实散热效能，避免理论计算与实际工况的偏差。
