稳压电容在负载瞬态响应中的关键作用
负载调整率衡量的是电源在负载电流变化时维持输出电压恒定的能力，这一指标直接反映了电源的动态性能。在DC-DC转换器或线性稳压器中，输出端的电容承担着储能和滤波的双重任务。当负载电流发生阶跃式跳变时，控制环路需要时间来做出反应并调整占空比或导通状态，在这个短暂的滞后期内，输出电容必须提供或吸收足够的电荷以抑制电压跌落或过冲。因此，电容的等效串联电阻（ESR）和等效串联电感（ESL）成为决定瞬态电压偏差的核心参数。

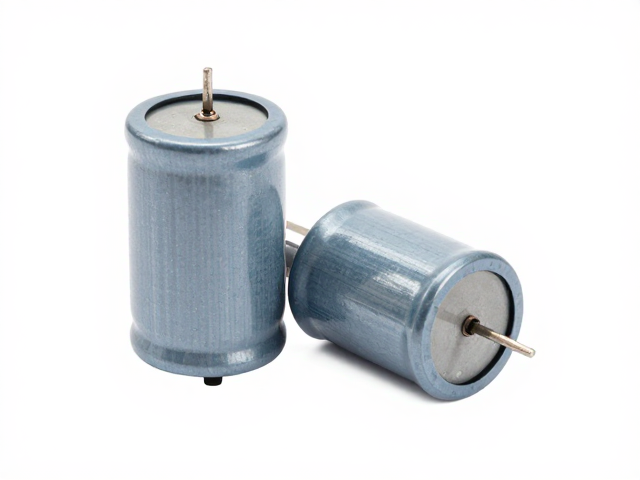

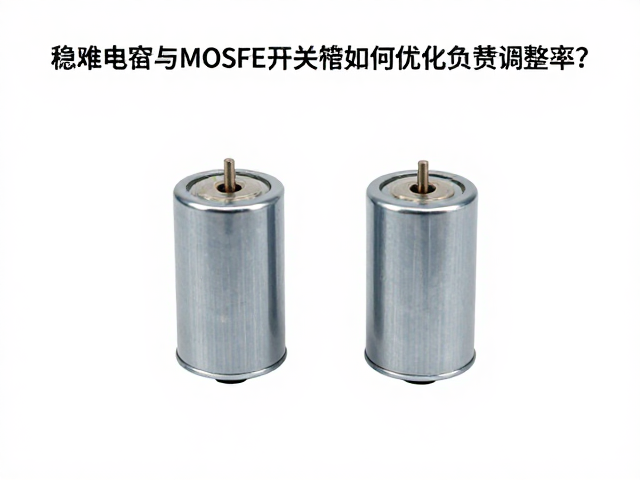

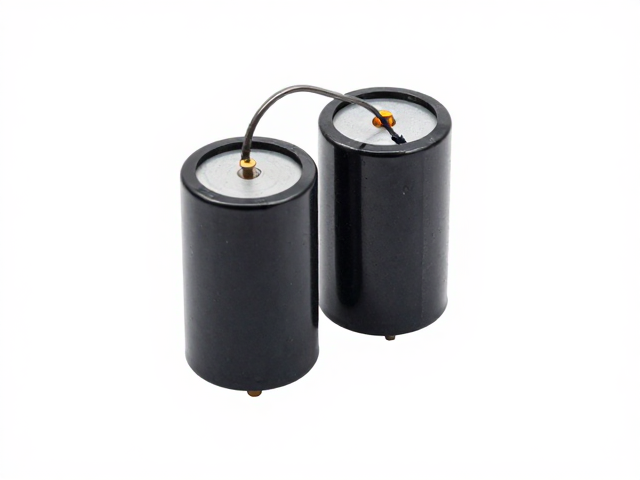

低ESR电容能够显著减小因负载电流突变引起的电压纹波，从而提升整体的负载调整率表现。传统的大容量电解电容虽然储能密度高，但其较高的ESR和ESL往往会导致较大的瞬态电压偏差。相比之下，多并联陶瓷电容（MLCC）或聚合物电容具有极低的阻抗特性，能快速响应高频负载变化。在实际电路设计中，通常采用大容量电解电容配合小容量MLCC的混合架构，利用电解电容处理低频能量需求，同时依靠MLCC抑制高频噪声和瞬态尖峰，这种组合能在宽频带内优化负载调整率。
MOSFET开关管对动态损耗与环路带宽的影响
MOSFET作为开关电源的核心开关元件，其导通电阻（Rds(on)）和栅极电荷（Qg）直接影响转换效率及动态响应速度。较高的Rds(on会导致更大的导通损耗，引起芯片温升，进而可能改变内部基准电压或补偿网络的参数，间接影响负载调整率的稳定性。此外，MOSFET的开关速度决定了电流环路的带宽上限，快速开关有助于缩短环路响应时间，使电源能更跟得上负载的快速变化。然而，过快的开关边沿可能引发寄生振荡和电磁干扰，需要在驱动电路设计中仔细平衡增益与相位裕度。
在同步整流或高频开关电源中，MOSFET的体二极管反向恢复特性会显著影响轻载和负载瞬态下的表现。当负载突然减轻时，若MOSFET不能及时截止或体二极管反向恢复电荷较大，会导致能量回馈至输入端或输出电容，引起输出电压过冲，恶化负载调整率。选用具有低Qrr（反向恢复电荷）的MOSFET，或者采用软开关技术，可以有效减少此类动态损耗。同时，优化驱动电阻以控制开关边沿的斜率，可以在保证响应速度的同时抑制振铃，确保输出电压在负载瞬态下平滑过渡。
补偿网络与环路动态特性的协同优化
负载调整率的表现不仅取决于被动元件和开关器件，更依赖于反馈环路中补偿网络的设计。补偿网络决定了电源系统的开环增益和相位特性，直接影响系统的稳定性和动态响应速度。通过调整补偿网络中的电阻和电容值，可以设定系统的穿越频率和相位裕度，从而优化对负载变化的抑制能力。过高的穿越频率虽然能加快响应速度，但可能引入噪声并降低稳定性；过低的穿越频率则会导致响应迟缓，在负载跳变时产生较大的稳态误差或瞬态偏差。
在实际应用中，需根据负载的变化速率和幅度来定制补偿参数。对于负载变化剧烈的应用场景，如CPU或GPU供电，通常需要较高的环路带宽和严密的相位补偿，以应对毫秒级甚至微秒级的负载瞬态。此时，前馈控制技术或数字电源算法中的自适应补偿策略能有效提升负载调整率。通过实时监测负载电流并动态调整控制信号，可以在环路响应滞后期间提前注入补偿电流，从而大幅减小输出电压的波动。这种硬件与算法结合的优化手段，能够在保证系统稳定性的前提下，实现极佳的负载调整率性能。
