稳压电容纹波抑制的核心机制与选型逻辑

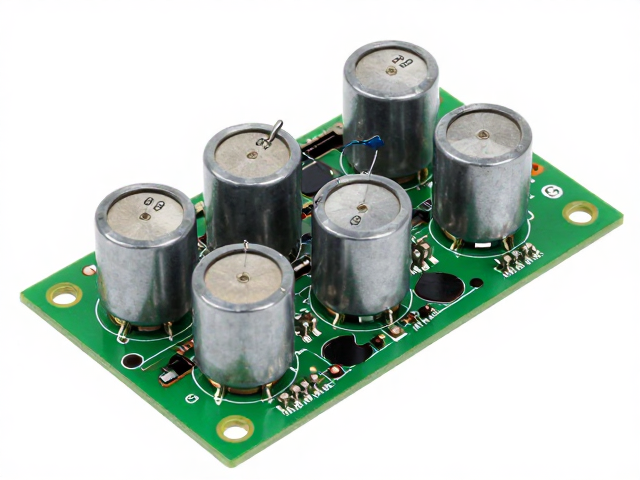

稳压电路中的纹波主要源于整流后的脉动直流电以及开关稳压器的高频切换噪声，这些交流分量会直接叠加在直流输出电压上，影响后端负载的稳定性。电解电容作为最基础的滤波元件，其等效串联电感（ESL）和等效串联电阻（ESR）会限制高频下的阻抗特性，导致高频纹波无法被有效旁路。在实际工程应用中，单一的大容量电解电容往往难以应对宽频带的噪声抑制需求，必须结合陶瓷电容构建多级滤波网络。例如，在常见的DC-DC转换模块输出端，并联一组0.1μF至1μF的X7R材质陶瓷电容，可利用其极低的ESL特性，为高频噪声提供低阻抗回路，从而显著降低高频段的纹波峰值。
选型过程中，额定电压与容值的变化率是关键考量因素。电解电容的容值会随着电压升高而下降，特别是在低温环境下，容量衰减现象更为明显，这可能导致实际滤波效果低于理论计算值。根据工业标准测试数据，一款标称100μF/25V的铝电解电容，在10V工作电压下实测容量可能降至85μF左右，而在-40℃环境中容量可能进一步缩减至50%以下。因此，设计时需预留充足的裕量，通常建议工作电压不超过额定电压的50%-70%，并选用低阻抗、长寿命的低ESR系列电容，以确保在极端工况下仍能维持稳定的滤波性能。
PCB布局对纹波抑制的物理约束与优化策略
电路板布线产生的寄生电感和电阻会直接削弱滤波电容的效能，尤其是在高频开关电路中，电流回路面积过大会引入显著的电磁干扰。优化布局的核心原则是缩短高频电流的回路路径，将输入和输出滤波电容尽可能靠近稳压芯片的引脚放置。对于多层板设计，应利用内部接地层作为参考平面，形成最小的回路面积，从而降低环路电感。实验数据显示，将电容引脚与芯片引脚间的走线长度从5mm缩短至2mm，高频噪声幅度可降低约15%-20%，这是因为走线电感与频率成正比，短路径能显著降低高频阻抗。
去耦电容的接地处理同样至关重要，错误的接地方式会导致地弹噪声，进而污染参考地平面。建议采用星形接地或多点接地策略，确保高频噪声通过最短路径回流至电源源地。在布局时，应避免在滤波电容下方或周围放置高密度信号线，以防耦合干扰。此外，使用铺铜并增加过孔连接至底层接地，可以有效降低接地阻抗。对于高功率密度的电源模块，还需考虑散热片与PCB铜箔的热连接，良好的热设计有助于维持电容在额定温度范围内工作，防止因温度升高导致ESR增大和寿命缩短，从而间接提升纹波抑制的稳定性。
高效散热片的热阻计算与材料选择依据

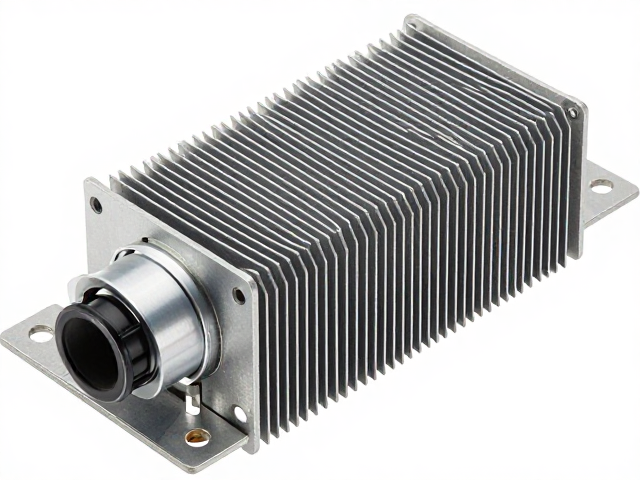

稳压器件在工作过程中会产生大量热量，主要来源于导通损耗和开关损耗，若热量不能及时散发，结温升高会导致器件性能下降甚至失效。散热片的设计核心在于降低总热阻，即从芯片结到环境空气的热传递阻力。热阻由接触热阻、材料传导热阻和表面对流热阻组成。铝合金因其良好的导热性（通常6063或6082系列导热系数约160-200 W/m·K）和易加工性，成为主流选择。然而，实际散热效果高度依赖于接触面的平整度和导热界面的材料质量，使用高质量的导热硅脂或相变导热垫可将接触热阻降低0.1-0.3℃/W，这对于高功率密度设计尤为关键。

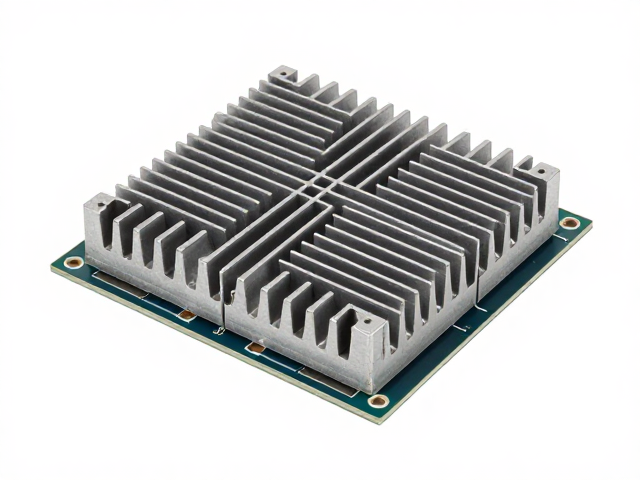

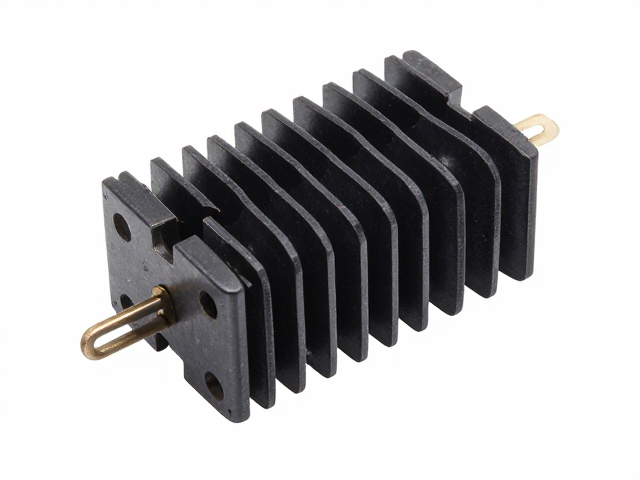

在自然对流环境中，散热片的表面积和鳍片结构直接影响对流换热效率。根据传热学原理，增加鳍片高度和间距可以增强空气流动，但过高的鳍片可能导致空气流动受阻，形成热滞留区。通常，鳍片间距控制在5-10mm之间，既能保证足够的空气流通，又能最大化散热面积。对于强制风冷场景，需结合风扇的风压和风量数据进行优化，确保气流能穿透整个鳍片阵列。实际案例中，某款输出5A的LDO稳压器，在未加散热片时结温可达120℃，加装尺寸为20mm×20mm×10mm、表面经阳极氧化处理的铝合金散热片后，结温降至65℃，温升幅度降低超过30℃，验证了合理散热设计对系统可靠性的决定性作用。
散热结构与机械安装的工程实践
机械安装方式直接影响散热系统的实际性能，螺丝紧固力矩不均会导致接触面压力分布不均，形成局部高接触热阻。在安装过程中，建议使用扭矩螺丝刀确保各固定点受力均匀，避免因应力集中导致PCB变形或元件损坏。对于大面积散热片，可采用多点固定策略，分散机械应力。此外，绝缘垫片的使用需权衡绝缘性能与导热性能，云母片或陶瓷垫片虽绝缘性能好，但导热系数较低，而带有绝缘涂层的铝基板或专用导热绝缘垫则在两者间取得较好平衡。
环境因素如周围元件的热耦合效应也不容忽视。在紧凑的电子设备内部，多个热源并存时，需评估邻近元件的温度场分布，避免局部热点累积。设计时可利用热仿真软件预测温度分布，优化散热片位置和方向，使其远离对温度敏感的元件。同时，考虑设备外壳的通风设计，确保热空气能顺利排出。在实际应用中，若空间受限无法使用大型散热片，可采用热管或均热板技术，将热量快速传导至设备外壳或更大面积的散热结构，实现高效的热管理。这种多维度的热设计方法，能够有效提升系统在各种工况下的稳定性和寿命。
