电子设备热管理中的导热辅料挤出成型优势
随着5G通信、高性能计算以及新能源汽车等领域的快速发展，电子设备的功率密度显著提升，传统的热管理方式已难以应对日益严峻的散热挑战。导热辅料作为连接发热源与散热器之间的关键界面材料，其性能直接决定了热量传递的效率。挤出成型技术因其能够连续生产长尺寸、高一致性的导热垫片、导热管及异形件，逐渐成为高端电子封装领域的主流工艺选择。相较于传统的模压或涂覆工艺，挤出成型在材料利用率、生产效率以及产品几何形状的复杂性控制上展现出显著优势，为解决高密度集成电子设备的热失控问题提供了可行的技术路径。
在微观结构层面，挤出成型技术通过精密控制的螺杆剪切力和温度场，能够更均匀地分散导热填料，如氧化铝、氮化硼或石墨烯等高导热颗粒。这种均匀分散减少了材料内部的界面热阻，从而提升了整体导热系数。同时，挤出过程中的拉伸取向作用有助于增强聚合物基体的机械强度，使导热辅料在承受装配压力时不易发生永久变形或挤出失效。这种材料特性使得电子设备在长期运行中仍能保持稳定的热接触，有效延长设备寿命并提升性能稳定性。
挤出工艺核心参数对导热性能的影响机制

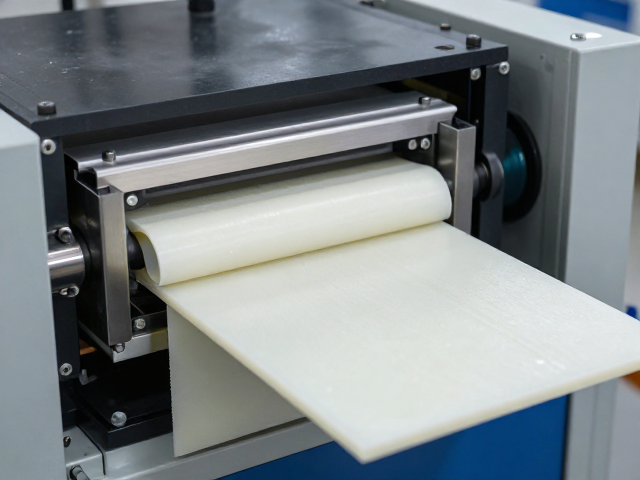

挤出成型过程中的温度梯度、螺杆转速以及牵引速度等核心参数，会直接影响导热辅料的微观结构和最终性能。较高的加工温度有助于降低聚合物熔体的粘度，提高填料与基体的相容性，但过高的温度可能导致有机填料分解或基体降解，从而降低材料的长期稳定性。因此，需要根据具体的树脂体系和填料类型，精确设定各温区温度，以平衡加工流动性与材料热稳定性。螺杆的剪切速率也会影响填料在基体中的分散状态，适度的剪切力可以打破填料团聚，形成有效的导热通路，但过强的剪切可能导致填料破损或取向过度，进而影响各向同性的导热表现。
此外，挤出后的冷却与定型阶段对产品的尺寸精度和内部应力分布至关重要。快速且均匀的冷却可以减少材料内部的残余应力，防止产品在后续加工或使用过程中发生翘曲或变形。对于高导热系数要求的场景，通常采用多级牵引和在线测径系统，实时监控挤出物的直径和圆度，确保产品符合严格的公差标准。通过优化这些工艺参数，制造商能够生产出厚度均匀、表面平整且导热性能优异的导热辅料，满足不同电子设备对紧凑结构和高效散热的需求。
典型应用场景与技术适配性分析

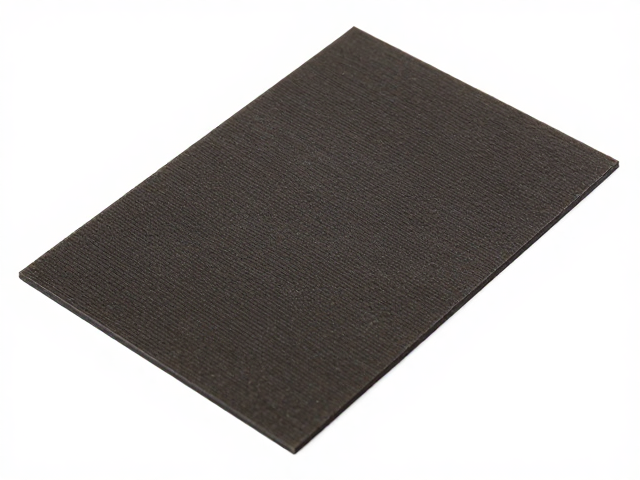

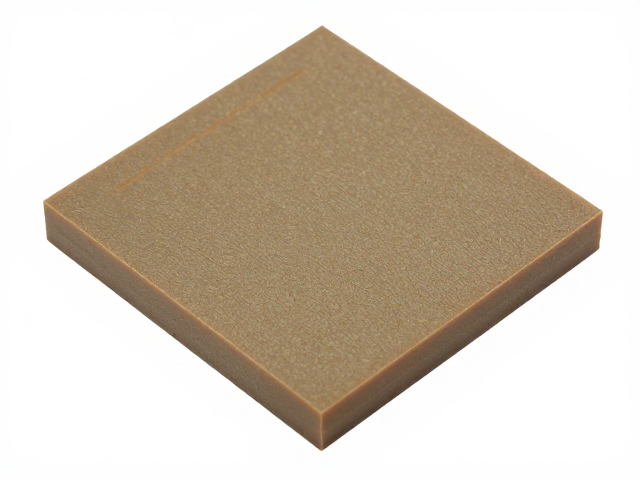

在智能手机和平板电脑中，空间限制极为苛刻，超薄型导热垫片成为主流选择。挤出成型技术能够稳定生产厚度在0.1毫米至2毫米范围内的薄片，且能保持优异的压缩回弹性能，确保在狭小空间内实现良好的界面填充。对于5G基站和数据中心服务器，高功率密度组件需要高导热系数且具备良好柔韧性的材料，挤出成型的导热硅胶片能够通过调整配方和工艺，实现导热系数从1.0 W/m·K到10 W/m·K以上的宽范围覆盖，同时保持低热阻和长期可靠性。
新能源汽车的电子控制单元（ECU）和电池管理系统（BMS）对材料的耐温性和阻燃性要求极高。挤出成型工艺允许在配方中添加高含量的无机阻燃剂和耐热填料，通过特殊的混合和挤出技术，确保材料在高温环境下不发生软化或流淌。此外，对于具有复杂几何形状的连接器或传感器，挤出成型可结合后续的模切或切割工序，快速定制异形件，满足多样化封装需求。这种技术灵活性使得导热辅料能够精准适配不同行业、不同形态的电子设备的热管理挑战。
技术发展趋势与行业标准化进程
未来，导热辅料挤出成型技术正朝着高精度、多功能化和环保化方向发展。随着设备制造水平的提升，在线检测技术和闭环控制系统的应用，使得挤出产品的尺寸精度达到微米级别，满足了先进封装对界面平整度的极致要求。同时，无硅油、无迁移的环保型导热材料成为研发热点，挤出工艺需适应新型树脂体系，确保在降低挥发性有机化合物（VOCs）排放的同时，保持优异的导热性能和电气绝缘特性。
行业标准方面，国际电工委员会（IEC）和各国国家标准机构正在不断完善导热辅料的测试方法，涵盖导热系数、热阻、压缩应力、介电强度以及长期老化性能等关键指标。这些标准化测试为挤出成型产品的质量控制和性能评估提供了统一依据，促进了技术交流和市场规范化。制造商需严格遵循相关标准，通过第三方权威检测验证产品性能，确保其在实际应用中的安全性和可靠性，推动电子热管理行业向更高水平发展。
