铁氧体永磁极板的表面预处理与打磨规范
铁氧体永磁材料因其优异的矫顽力和稳定的磁性能，广泛应用于电机、传感器及各类电磁器件中，但其质地较脆且表面多孔，直接装配极易因应力集中导致碎裂或磁路不均。在打磨工序启动前，必须对极板进行严密的尺寸复核，确保长宽厚度的公差控制在±0.05mm以内，这是后续装配精度的基础。选用粒度为240#至400#的金刚石砂轮或高精度陶瓷磨盘进行粗磨与精磨，磨削过程中需保持恒定的进给速度，避免局部过热引发微裂纹。对于需要高精度配合的极板，通常采用无心磨削或精密平面磨削工艺，以消除因烧结产生的轻微翘曲，确保极板上下平行度误差小于0.02mm，从而保证装入磁轭后气隙磁阻的一致性。

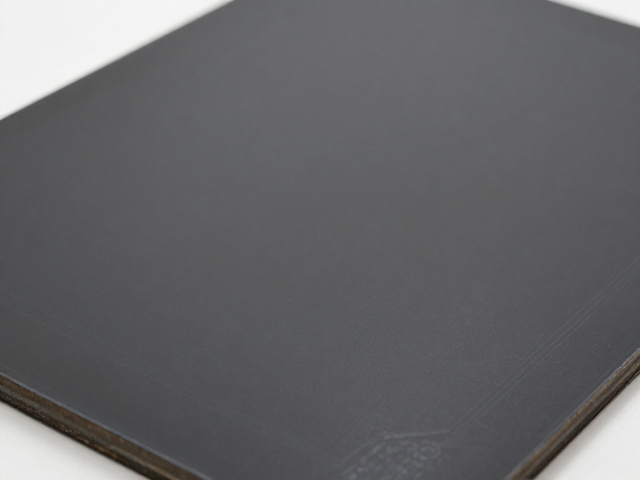

打磨后的表面状态直接决定涂层的附着力与最终产品的可靠性。经过机械打磨的极板表面需通过超声波清洗去除残留的金属粉尘与油污，随后进行干燥处理，确保表面无可见杂质且含水率低于规定限值。在实际生产场景中，若表面存在明显的划痕或凹坑，需进行二次抛光处理，但需严格控制抛光压力，防止因过度摩擦导致材料内部应力释放不均。检验环节通常采用目视检查结合放大镜观测，确认表面无崩角、裂纹及黑点，对于高要求的应用场景，还会使用接触式粗糙度仪检测表面粗糙度Ra值，通常要求控制在1.6μm至3.2μm之间，为后续涂层提供理想的微观锚固结构。

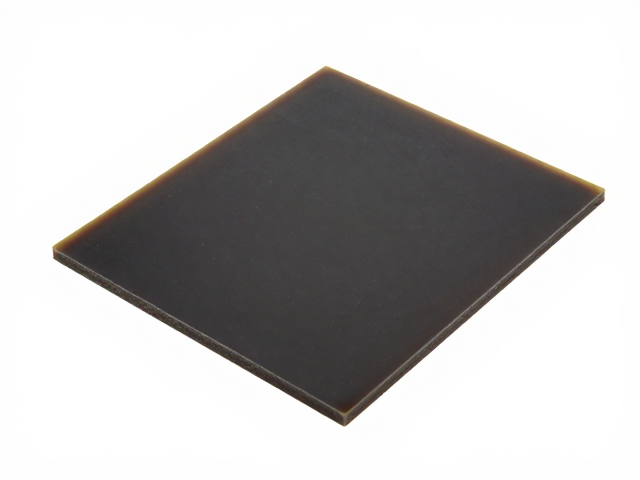

耐高温硅胶涂层的材料特性与配比逻辑
耐高温硅胶涂层在铁氧体极板应用中扮演着绝缘保护、防潮防腐以及辅助散热的关键角色。选用高粘度、高耐温等级的有机硅胶作为基础树脂，其耐温指标通常需满足长期工作温度超过200℃且短期耐受300℃的热冲击，以确保电机或电子设备在高温工况下不出现涂层起泡、脱落或碳化现象。硅胶中需添加适量的改性剂与填料，如气相二氧化硅或氧化铝微粉，以增强涂层的机械强度与导热性能。配比如需经过严格的小试验证，确保固化后的胶层硬度适中，既不能因过硬而在装配时产生剪切应力导致极板破裂，也不能因过软而影响绝缘间隙的稳定性。
涂层的均匀性是工艺控制的核心难点。在实际调配过程中，需使用高速分散机对硅胶混合物进行充分搅拌，消除气泡与团聚现象，搅拌时间通常控制在10-15分钟，确保物料体系均一。对于批量生产，建议采用自动化计量配料系统，精确控制树脂、固化剂、填料的比例，误差范围需控制在±0.5%以内。部分高性能配方中会引入偶联剂，以改善硅胶与铁氧体基材的结合力，这种化学键合作用能显著提升涂层在冷热交替环境下的附着力表现。所有原材料必须具备完整的成分安全数据表，确保不含挥发性有机化合物超标物质，符合环保生产的基本规范。

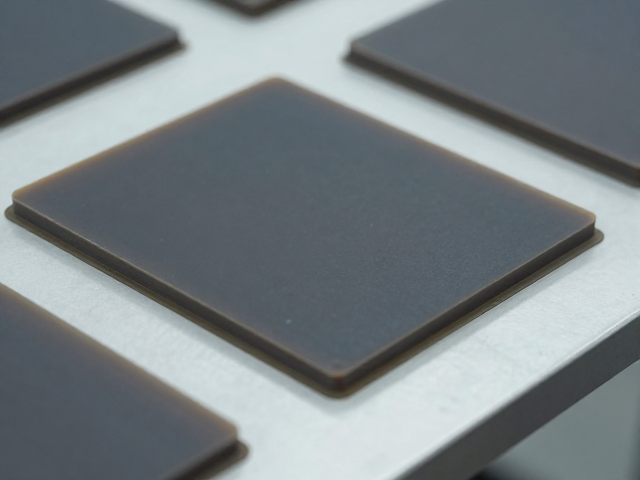

喷涂工艺参数控制与固化成型机制
喷涂或浸涂工艺的选择取决于极板的几何形状与生产批量。对于平面极板，静电喷涂能提供均匀的膜厚，通常控制单次喷涂厚度在0.1mm至0.3mm之间，过厚可能导致固化不完全或内部应力过大，过薄则无法提供有效的绝缘与保护。喷涂环境需保持无尘、恒温（20-25℃）及湿度控制（相对湿度40%-60%），以防止灰尘附着或湿气干扰固化反应。对于结构复杂的极板，浸涂法可能更为适用，通过控制浸涂速度、提拉角度及沥干时间，使涂层在重力作用下自然流平，形成均匀的保护层。喷涂后需立即进行静置流平，时间约为10-20分钟，让溶剂挥发并消除喷涂产生的气泡。
固化过程是决定涂层最终性能的关键步骤。铁氧体极板涂层通常采用二段式固化法。第一段为低温预固化，温度设定在80-100℃，持续30-60分钟，旨在初步固定涂层结构并挥发大部分挥发性物质；第二段为高温全固化，温度升至150-180℃，持续60-120分钟，使硅胶分子链充分交联，达到最佳的耐热性与机械强度。固化炉内的温度均匀性需定期校准，温差应控制在±3℃以内，避免局部过熟或未熟。固化完成后，极板需自然冷却至室温，严禁急冷，以防热应力导致涂层开裂或极板损伤。冷却过程中需监测极板表面温度，确保无局部过热现象。

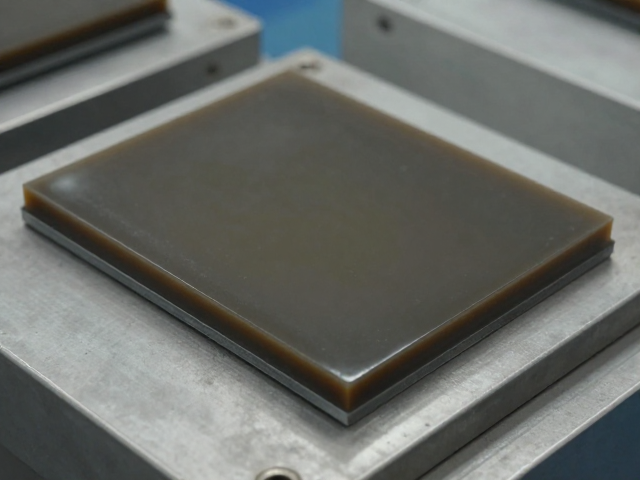

装配集成与质量检测标准
装配前的极板需经过严格的外观与尺寸复检，确认涂层无流挂、针孔、气泡或厚度不均等缺陷。使用千分尺或激光测厚仪对涂层厚度进行多点测量，确保符合设计规范，通常要求平均厚度偏差不超过±0.05mm。在装配环节，极板需与磁轭、极靴等部件精准对位，装配过程中严禁使用金属工具直接敲击极板，应使用专用塑料或软质合金工装施加均匀压力，防止因局部点接触导致涂层破损或极板崩裂。对于需要粘接固定的场景，需选用与硅胶涂层兼容的专用结构胶，并确保粘接面清洁干燥，固化时间需严格遵循胶水说明书要求，保证粘接强度满足振动与冲击测试标准。
质量检测涵盖电气性能与机械性能两个维度。电气测试主要测量极板间的绝缘电阻与耐压强度，要求绝缘电阻值大于100MΩ，耐压测试需能承受规定电压（如500V DC）下1分钟无击穿、无闪络。机械性能测试包括涂层附着力测试，通常采用划格法或拉拔法，要求涂层无脱落；以及耐温循环测试，将极板置于高温箱中进行规定次数的冷热交替循环，观察涂层是否有起泡、变色、剥落现象。所有检测数据需实时记录并归档，形成可追溯的质量报告。对于不合格品，需分析原因并进行返工或报废处理，严禁将未经验证合格的极板流入下一道工序，确保最终产品的磁路性能与长期稳定性符合设计预期。
