稳压电容失效引发启动故障的物理机制
在电源管理系统中，输出端的稳压电容承担着维持电压稳定、滤除高频噪声以及提供瞬态大电流的关键角色。当电容内部介质老化、电解液干涸或等效串联电阻（ESR）异常升高时，其储能与滤波能力会显著下降。在电源启动阶段，负载通常处于冷态，上电瞬间的浪涌电流极大。若电容失效导致阻抗激增，输入端的电压跌落（Voltage Droop）会迅速触发过流保护或欠压锁定（UVLO）电路，致使主控芯片无法完成初始化序列，从而表现为设备完全无法开机或反复重启的现象。
深入分析电路拓扑，稳压电容的失效往往与纹波电流的热效应密切相关。高ESR值会在纹波电流流过时产生额外的焦耳热，进一步加速电容内部化学物质的分解，形成恶性循环。在典型的DC-DC转换电路中，输出电容的容值与ESR共同决定了系统的相位裕度。一旦参数偏离设计阈值，环路稳定性受损，输出电压可能出现振荡。这种不稳定的直流电平无法为后续逻辑电路提供干净的参考电压，导致数字逻辑混乱，最终表现为启动逻辑中断或系统复位失败。
负载调整率低下的根源剖析
负载调整率反映了电源在不同负载条件下维持输出电压恒定的能力。当负载从空载跃变至满载时，若稳压电容的动态响应不足，输出电压会出现明显的瞬态跌落或过冲。这种现象通常源于控制环路带宽限制与输出储能元件之间的匹配失衡。在轻载模式下，电源可能工作在不连续导通模式（DCIM），此时环路增益较低，对负载突变的反应迟缓；而在重载模式下，线路阻抗和开关管导通电阻引起的压降加剧，若缺乏有效的补偿机制，输出电压无法及时回升，导致负载调整率恶化。
此外，稳压电容的高频特性对负载调整率有着决定性影响。低频段主要依赖大容值电容进行能量存储，而高频段的瞬态响应则高度依赖于低ESR、低电感（ESL）的多层陶瓷电容（MLCC）或钽电容。如果设计中仅依赖单一的大容量电解电容，其寄生电感会在高频瞬态下形成阻抗壁垒，阻碍瞬态电流的快速供给。这种高频阻抗特性的缺失，使得电源在面对快速变化的负载阶跃时，无法提供足够的瞬时功率，导致输出电压波动超出允许范围，进而引发系统误动作或数据丢失。
优化负载调整率的电容选型策略
提升负载调整率的核心在于构建多级电容网络，以覆盖从直流到微波频段的阻抗需求。一种有效的方案是采用“大容值电解电容+低ESR固态电容+高频MLCC”的组合架构。电解电容负责处理低频大电流的能量存储，固态电容凭借其极低的ESR和出色的温度特性，承担中频段的纹波吸收与快速瞬态响应，而MLCC则利用其极低的寄生电感，专门应对纳秒级的高频噪声和瞬态尖峰。这种分层设计确保了在任何负载变化下，输出阻抗始终处于低位，从而减小电压跌落幅度。
在具体选型过程中，必须参考电容制造商提供的阻抗-频率特性曲线（Z-Tab）。选择具有自谐振频率（SR）高于开关频率或负载瞬态频率的电容至关重要。例如，对于开关频率为500kHz的转换器，应选用SR在1MHz以上的MLCC作为高频旁路。同时，需关注电容的额定纹波电流指标，确保其在实际工作温升下不发生过热失效。通过仿真工具（如SPICE）结合实测数据，验证不同容值组合下的瞬态响应波形，确定最佳的电容配比，从而在成本与性能之间找到平衡点，显著改善负载调整率。

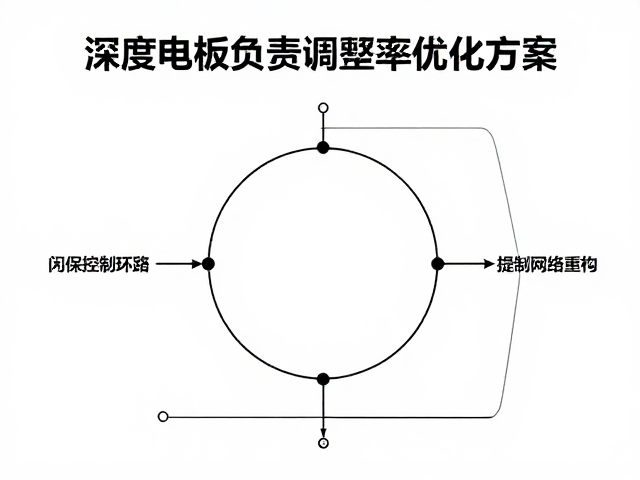

闭环控制环路与补偿网络的重构
除了硬件层面的电容优化，控制环路的动态响应调整是提升负载调整率的另一大支柱。通过调整误差放大器的补偿网络（Type II或Type III补偿），可以改变环路的增益和相位特性，增强系统对负载变化的抑制能力。增加补偿电容的极点频率可以提高系统的带宽，使输出电压更快地跟踪负载变化。然而，带宽的提升需权衡稳定性，过高的带宽可能引入高频噪声，导致输出电压抖动。因此，需根据负载瞬态的斜率要求，精确计算补偿元件的参数，确保相位裕度保持在45度至60度之间。
引入数字电源管理技术或自适应纹波补偿算法，能够进一步突破传统模拟环路的局限。通过实时监测输出电压和负载电流，微控制器动态调整PWM占空比或切换频率，实现预测性调节。例如，在检测到负载电流急剧上升前，提前增大驱动信号或预充电输出电容，从而抵消瞬态压降。此外，优化PCB布局，缩短功率环路路径，减少寄生电感，也是提升瞬态响应的重要措施。通过缩短电流回路，降低线路阻抗，使得稳压电容能更有效地向负载提供瞬态电流，从而在动态负载下维持优异的负载调整率。
