电容阻抗特性与频率响应分析

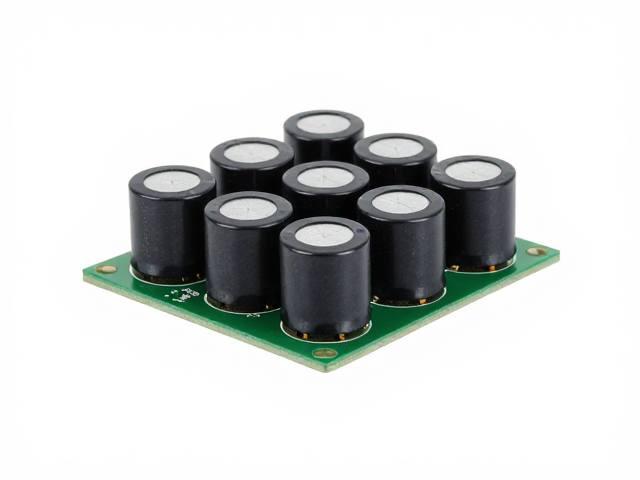

功放模块的电源稳压电容选型核心在于理解电容在不同频率下的等效串联电感（ESL）和等效串联电阻（ESR）表现。低频段主要依赖大容量电解电容提供能量缓冲，其阻抗随频率降低而升高，需通过计算峰值电流与电压跌落允许值来确定容量下限。高频段则需依靠低ESL的陶瓷电容或薄膜电容滤除开关噪声及高频谐波，此时电容的物理尺寸越小，寄生电感通常越低，高频去耦效果越显著。
选型时需结合电源纹波电流的有效值（RMS）进行热稳定性评估。电解电容在高温环境下寿命会显著缩短，其额定纹波电流参数会随温度升高而下降，设计时需确保实际工作纹波电流低于降额后的额定值，通常建议保留20%以上的余量以应对瞬态大电流冲击。多层陶瓷电容（MLCC）虽无此寿命衰减问题，但需警惕微音效应导致的容值变化及直流偏压特性，高容值MLCC在施加直流电压后容值可能大幅衰减，需通过降额使用或增加并联数量来补偿实际可用容值。
过压保护机制与瞬态抑制策略
电源输入端的过压保护需区分持续性过压与瞬态浪涌两种场景。对于持续性过压，稳压管或TVS（瞬态电压抑制二极管）串联限流电阻构成基础钳位电路，TVS的击穿电压需略高于系统最高工作电压，同时峰值功率功率需能承受预期的瞬态能量。瞬态浪涌防护则需考虑能量密度，碳化硅TVS或专用浪涌吸收模块能快速响应微秒级高压尖峰，保护功放IC内部敏感栅极结构不被击穿。
瞬态负载变化引发的反向电动势或电感储能释放也是过压风险源。在功放输出级大电流突变时，电源线路上的寄生电感会产生$L=di/dt$的高压尖峰。为此，需在靠近功放电源引脚处放置高频低ESL电容，并在全局电源入口设置RC吸收网络或齐纳二极管钳位。对于桥式输出结构，还需考虑桥臂直通或死区时间不当导致的母线电压异常升高，通过检测母线电压并快速切断驱动信号实现硬件级保护。
稳定性优化与相位补偿设计
电源去耦网络的布局对功放稳定性具有决定性影响。长导线引入的寄生电感会与去耦电容形成LC谐振回路，在高频段产生阻抗峰值，导致电源完整性恶化。优化措施要求电源引脚到接地平面的路径尽可能短且宽，采用多层PCB设计，利用内部接地层降低回路电感。去耦电容应分层布置，大容量电解电容置于电源入口，中小容量陶瓷电容紧贴功放电源引脚，形成从低频到高频的多级滤波金字塔结构。
相位补偿需针对功放环路特性进行调整。电源阻抗峰值可能降低功放环路相位裕度，引发振荡。通过在电源引脚串联小阻值铁氧体磁珠或零欧姆电阻，再并联去耦电容，可隔离电源网络噪声并重塑阻抗曲线。此外，部分高增益功放IC内部已集成电源滤波网络，外部需避免额外增加过大容值导致动态响应迟缓。实测中可通过网络分析仪测量电源引脚阻抗谱，确保在关键频段内阻抗低于芯片数据手册规定的最大允许值，通常要求在1MHz至10MHz频段内阻抗控制在1欧姆以下。
