开关电源热应力分析与失效机理
开关电源中的开关功率管与电解电容是决定系统稳定性的核心元器件，其失效模式往往与热管理直接相关。开关功率管在高频通断过程中会产生显著的导通损耗和开关损耗，这部分能量转化为热量，若不能通过散热片有效导出，会导致结温迅速上升。当结温超过器件规格书中标注的最大允许值（通常为150℃或175℃），PN结可能发生热击穿，导致短路或开路。与此同时，电解电容内部的电解液会随着温度升高加速挥发，容量衰减并导致等效串联电阻（ESR）增大，进而引发纹波电流增大，形成恶性循环，最终导致电容鼓包或爆裂。

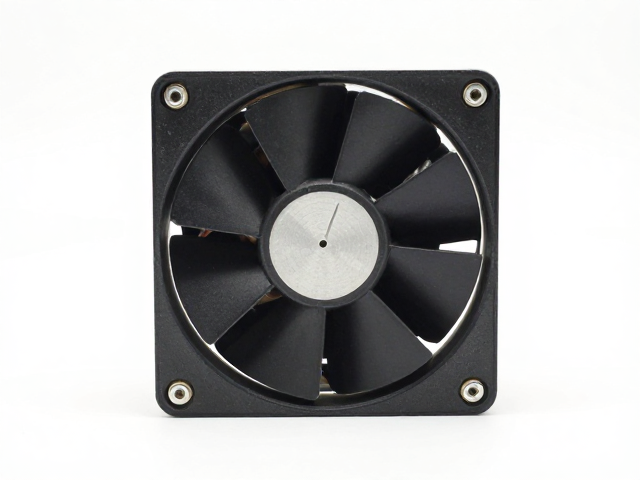

风扇作为主动散热组件，其性能衰减是系统过热的前兆或诱因。风扇轴承磨损、灰尘堆积或驱动电路故障会导致风量下降，使得散热系统无法维持设计风道内的空气流速。在实际维修场景中，观察到风扇停转或转速异常时，需立即检查风扇供电电压。标准的12V直流风扇在额定负载下，输入电压波动范围通常控制在11.4V至13.2V之间，电压过低会导致电机无法克服静摩擦力启动，从而造成局部过热。
风扇故障的电气与机械排查
排查风扇故障应从电气连接和机械结构两个维度展开。使用万用表测量风扇接口电压，确认主控板输出的PWM调速信号或直流电压是否正常。若电压正常但风扇不转，需断开电源，手动旋转扇叶检查是否有卡滞现象。机械卡滞常由灰尘堆积在轴承处引起，清理后涂抹少量润滑油可能恢复运转，但若轴承磨损严重导致间隙过大，则需更换整个风扇模块。此外，风扇插头松动或PCB焊点虚焊也是常见故障点，需通过目视检查和电阻测量确认连接可靠性。
若风扇运转但散热效果不佳，需评估风量与风压。长期运行的风扇叶片可能因油污附着而改变气动外形，降低效率。此时应拆解风扇清洗叶片，并检查散热片表面是否有积尘形成的隔热层。对于多风扇并联或串联的系统，需确认每个风扇的工作状态，单一风扇失效可能导致气流短路或死角。在检测过程中，严禁在通电状态下使用金属工具触碰风扇内部电路，以防短路损坏驱动IC或功率管。

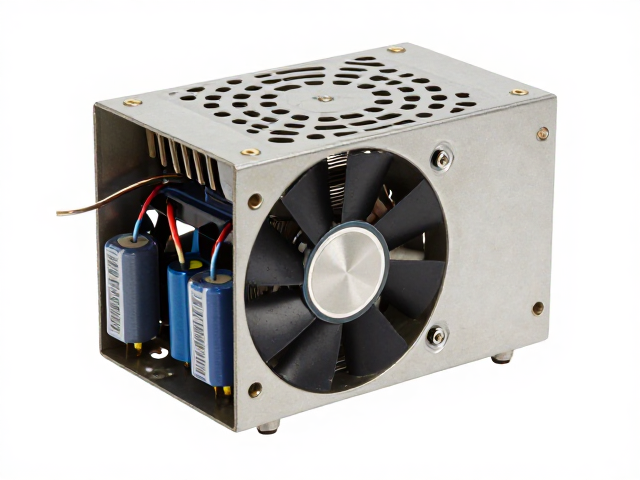

功率管与电容的热态检测
对开关功率管的检测需关注其静态与动态参数。断电状态下，使用二极管档测量功率管各极间阻值，判断是否存在击穿或开路。若阻值接近零，说明器件已热击穿。通电测试时，需监测功率管漏源极（或集电极-发射极）电压波形，观察是否有异常尖峰或振荡，这通常由散热不良导致的热失控或驱动信号不稳定引起。同时，测量功率管外壳温度，使用红外测温仪或热电偶，正常散热条件下，外壳温度应低于80℃，若超过100℃且持续上升，表明热阻过大或负载异常。
电解电容的检测重点在于容量衰减和ESR变化。使用LCR表测量电容容量，若实际容量低于标称值的20%，视为失效。例如，一个标称100μF/450V的电容，若实测容量低于80μF，其滤波效果将大幅下降，导致输出电压纹波增加。ESR值会随温度和频率变化，高温下ESR升高会加剧电容自身发热。在电路中，可通过示波器观察电容两端纹波电压，若纹波显著增大，即使外观无鼓包，也暗示电容内部老化。替换电容时需确保耐压、容量、纹波电流规格与原器件一致，严禁使用低于原规格参数的替代品。
系统性散热优化与验证
故障排除后，需重新评估整体热设计。检查导热硅脂是否干涸或涂抹不均，功率管与散热片之间需形成紧密的热接触，硅脂层应薄而均匀，过厚会增加热阻。若发现硅脂硬化，需彻底清除旧胶，重新涂抹高性能导热介质。同时，确认风扇风向是否正确，气流应直接覆盖功率管和电容区域，避免气流绕行。在验证阶段，需进行长时间负载测试，监测关键节点温度变化，确保系统在额定负载下温升符合设计规范。
建立定期的维护与监测机制是预防故障的关键。记录设备运行时的环境温度、风扇转速、功率管温度等数据，通过趋势分析预判潜在风险。若发现某批次风扇寿命普遍短于预期，需排查是否为驱动电路频率异常导致风扇高频启停，加速轴承磨损。对于高可靠性应用场景，建议增加温度传感器反馈，实现动态调速或过温保护。通过精确的热管理和严格的故障排查流程，可有效延长开关电源中关键元器件的使用寿命，确保系统长期稳定运行。
