LM78xx系列稳压电容怎么选？LDO与稳压器应用详解
线性稳压器在电源管理电路中扮演着基础且关键的角色，其中LM78xx系列作为经典的三端固定正电压稳压器，其外围电容的配置直接决定了系统的稳定性与抗干扰能力。在实际工程应用中，许多初学者常因忽略输入输出端电容的选型细节，导致电路出现自激振荡或瞬态响应不良。LM78xx系列内部采用差分放大电路架构，对电源线的寄生电感较为敏感，因此必须通过合理的电容组合来提供高频旁路并抑制低频纹波。

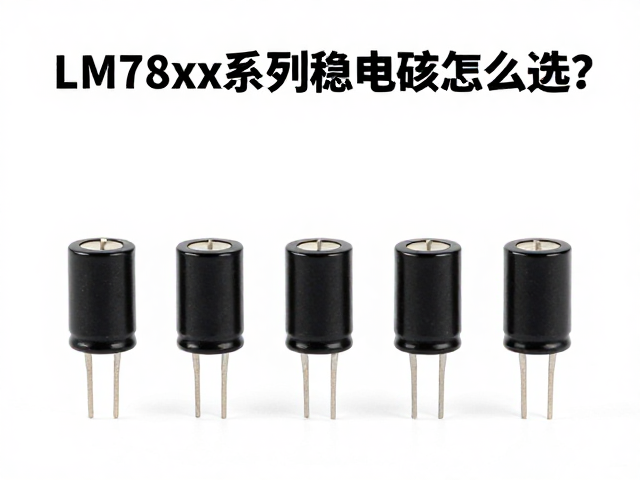

选择电容时需区分输入端与输出端的不同诉求。输入电容主要处理来自整流桥或前级电路的低频纹波，通常选用10μF至100μF的电解电容即可满足需求。然而，输出端电容的作用更为复杂，它不仅需要滤除高频噪声，还需在负载突变瞬间提供瞬时电流，防止输出电压跌落。由于LM78xx系列的内部补偿网络特性，若输出端完全不加电容，极易引发高频振荡；但若电容过大或ESL（等效串联电感）过高，同样可能导致相位裕度不足，引发系统不稳定。
电容参数与封装对稳定性的影响
电容的等效串联电阻（ESR）和等效串联电感（ESL）是决定高频稳定性的核心物理参数。LM78xx系列在负载瞬态变化时，要求输出电容具备一定的电荷释放能力，传统铝电解电容虽然容量大，但其ESL较高，高频阻抗大，难以有效抑制MHz级别的噪声。相比之下，陶瓷电容（MLCC）具有极低的ESL和ESR，能显著提升高频段的去耦效果。在实际设计中，通常建议在输出端并联一个0.1μF或1μF的陶瓷电容，以弥补电解电容在高频段的性能短板，这种“大容量电解+小容量陶瓷”的组合是业界通用的标准实践。
封装尺寸的选择直接影响寄生参数，进而影响高频特性。对于0.1μF的陶瓷电容，0805或0603封装相比0402或0201封装，虽然尺寸稍大，但在某些高频应用中能提供更好的机械稳定性和焊接可靠性。然而，在追求极致高频性能的场景下，小尺寸封装能缩短引脚长度，进一步降低引线电感。需注意的是，不同材质（如X7R、X5R、C0G）的陶瓷电容其容值随电压和温度变化特性不同，C0G材质容值稳定性极佳，适合对精度要求高的参考源电路；而X7R材质容量密度高，适合一般性的去耦应用，但在高直流偏置下容值衰减现象需通过仿真或实测确认。
LDO与LM78xx的应用场景差异
低压差线性稳压器（LDO）与传统LM78xx系列在内部架构上的差异，决定了它们在现代电子系统中的不同用武之地。LM78xx系列通常需要输入电压至少高于输出电压2V以上才能正常工作，这意味着在输入电压较低或压差较大的应用中，其功耗会显著增加，产生大量热量。例如，当输入5V输出3.3V且负载电流为100mA时，LM7833的功耗约为0.17W，虽可接受，但若电流增大或压差增加，散热压力骤增。LDO如AMS1117或XC6226系列，压差可低至0.1V至0.5V，能效比更高，更适合电池供电或对热管理要求严格的便携式设备。
在噪声抑制方面，两者表现亦有显著区别。LM78xx系列通常具有较低的输出噪声，适合对噪声不敏感的数字电源部分。然而，对于音频放大、高精度ADC参考电压等对电源纯净度要求极高的模拟前端，LDO凭借其内部优化的基准源和低压差设计，能提供更低的纹波抑制比（PSRR）和更平稳的输出电压。此外，LDO通常具备使能引脚和热关断保护功能，在系统控制和安全性方面比传统的LM78xx更为灵活。设计者需根据负载电流大小、输入输出电压差、散热条件以及对噪声的敏感度，综合权衡选择LM78xx还是LDO方案。
实际电路设计中的关键考量
在PCB布局阶段，电容的放置位置对电路性能的影响不容忽视。输入和输出电容应尽可能靠近稳压器的引脚放置，以最小化走线电感。过长的走线会增加寄生电感，在瞬态电流变化时感应出台积电压尖峰，可能导致稳压器误动作或损坏。对于高频去耦电容，建议采用多层板设计，利用电源地平面的低阻抗特性，并通过过孔将电容接地端直接连接至底层接地铜箔，形成最短的回流路径。
散热设计是确保LM78xx系列长期可靠运行的关键。虽然LM78xx内部有过流和过热保护，但长期在高温环境下工作会降低元件寿命甚至引发失效。在设计时需计算功耗，结合封装热阻和环境温度，评估是否需要加装散热片。对于TO-220封装，在自然散热条件下，若功耗超过1W，通常建议增加散热措施。此外，避免将稳压器放置在发热元件（如功率电阻、DC-DC电感）附近，以减少热耦合效应，确保结温控制在安全范围内（通常125°C或150°C，具体视型号而定）。
