热阻链路与电流密度的耦合计算
开关功率管在实际电路中的温升表现，并非单一由电流大小决定，而是取决于从半导体结点到环境空气的完整热阻路径。选型时需计算总热阻 $R_{\theta JA}$，其公式表现为 $R_{\theta JA} = R_{\theta JC} + R_{\theta CS} + R_{\theta SA}$，分别对应结到外壳、外壳到散热器的接触热阻以及散热器到环境的热阻。过高的结温会导致器件击穿或寿命急剧衰减，因此必须确保在最大负载电流下，结温 $T_J$ 不超过数据手册规定的极限值，通常硅基器件限制在150°C或175°C。
电流承载能力与散热效率存在非线性关系。随着电流密度增加，导通损耗 $P_{COND} = I_{RMS}^2 \times R_{DS(on)}$ 显著上升，这部分热量直接作用于芯片内部。若仅依赖自然对流，大电流会导致局部热点，使得实际可承载电流远低于额定标称值。此时，引入强制风冷是降低 $R_{\theta SA}$ 的关键手段，风扇的气流速度直接决定了散热器表面的对流换热系数，进而影响整体温升曲线。
风扇气流动力学与散热器几何优化

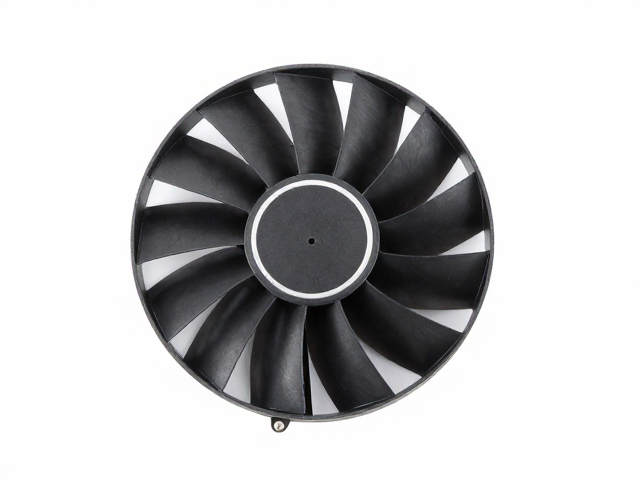

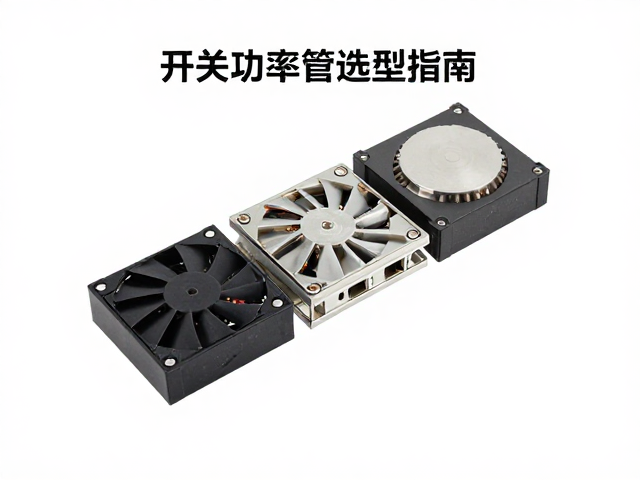

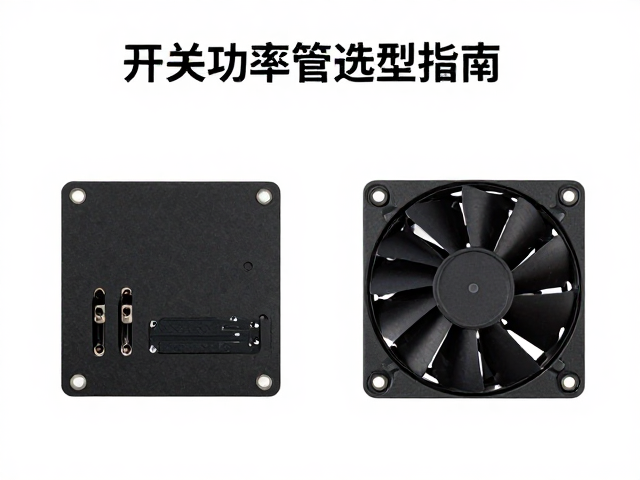

风扇的选择核心在于建立有效的气流覆盖区，而非单纯追求高转速。对于功率管应用，气流需垂直穿透散热鳍片，以最大化对流换热效率。选型时需关注风扇的风压特性，特别是在面对密集鳍片结构时，高静压风扇能克服气流阻力，确保空气穿透整个散热器深度。若气流无法穿透，仅在表面形成涡流，散热效果将大打折扣，导致热量积聚在鳍片根部。
散热器鳍片的间距与高度需根据风扇的风量-风压曲线进行匹配。较宽的鳍片间距能降低气流阻力，适合低风压风扇；而高鳍片则能增加散热面积，但需要高风压风扇驱动气流穿透。实际工程中，常通过计算努塞尔数（Nu）和雷诺数（Re）来评估对流换热系数。对于高频开关电源场景，还需考虑风扇噪声与振动对精密电路的潜在干扰，通常在保证温升达标的前提下，优先选择大尺寸、低转速的风扇以降低声学噪声。
动态负载下的瞬态热阻抗分析
静态热阻计算难以应对脉冲负载或启动冲击下的瞬态温升。开关功率管在高频开关过程中，电流波形呈脉冲状，此时需参考器件数据手册中的瞬态热阻抗曲线（$Z_{\theta JC}$ vs. time）。该曲线描述了在单脉冲或重复脉冲下，结温相对于平均功率的响应时间。在短周期高脉冲电流下，热量尚未传导至外壳，局部结温可能瞬间飙升，引发热失控风险。
工程师需利用叠加原理，结合负载的占空比和脉冲宽度，计算最恶劣工况下的峰值结温。例如，在电机驱动应用中，启动瞬间的大电流持续数毫秒，其产生的瞬态温升可能远超稳态计算值。此时，仅凭稳态电流降额选型可能导致器件失效。需通过仿真软件或解析公式，将瞬态热阻抗与脉冲功率密度结合，验证器件在动态过程中的安全性，确保 $T_{J\_peak}$ 始终低于最大允许值。
封装形式与寄生参数的综合权衡
功率管封装尺寸直接影响电流承载能力和热传导效率。TO-247、TO-264等大型封装通常提供更低的 $R_{DS(on)}$ 和更优的引脚热传导路径，适合大电流应用。然而，大封装往往伴随更大的寄生电感，在高频开关瞬间可能引起电压过冲和振荡，增加开关损耗并产生电磁干扰。相比之下，小型封装如DPAK虽散热受限，但在高频低电流场景中可能因更短的电流回路而表现更佳。
选型时需平衡直流/低频下的导通损耗与高频下的开关损耗。大电流密度要求低 $R_{DS(on)}$，这通常通过增大芯片面积实现，但这会增加栅极电荷 $Q_{gate}$，导致开关速度变慢，延长过渡时间，增加开关损耗。在高频拓扑如LLC或硬开关DC-DC中，需评估总损耗 $P_{TOTAL} = P_{COND} + P_{SWITCHING}$，并据此选择具有最佳动态特性的器件，而非单纯追求低静态电阻。
