导热辅料介电常数的核心作用与信号完整性关联
在高频高速通信设备中，导热辅料不仅承担着热量传递的功能，其介电性能会直接干扰信号传输的质量。介电常数（Dk）是衡量材料在电场中储存电能能力的物理量，数值越低，信号在介质中传播时的延迟越小，能量损耗也越低。对于5G基站、服务器主板以及高性能显卡等场景，信号频率会随技术迭代不断攀升，此时导热界面材料（TIM）若具有较高的介电常数，会导致信号反射和串扰，进而引发数据传输错误或系统不稳定。因此，在材料配方阶段，降低介电常数已成为提升电子器件综合性能的关键指标，这要求填料与基体树脂之间具有极低的极性差异，以减少电场作用下的极化现象。
实际工程应用中，介电常数的优化需要平衡导热系数与电气性能之间的矛盾。传统导热填料如氧化铝或氮化硼虽然导热性能优异，但其表面特性容易增加局部电场集中，从而抬高介电常数。通过表面改性技术或选择高纯度、低极性的填料，可以在维持足够导热路径的同时，抑制介电损耗。例如，采用经过特殊表面处理的氮化硼纳米片，能够构建高效的声子传输网络，同时因其非极性特性，对电磁波的干扰极小。这种材料特性使得导热辅料在高频环境下能保持稳定的信号完整性，避免因发热导致的性能降级，为高带宽应用提供了物理层面的保障。
挤出成型工艺对材料微观结构与致密度的影响

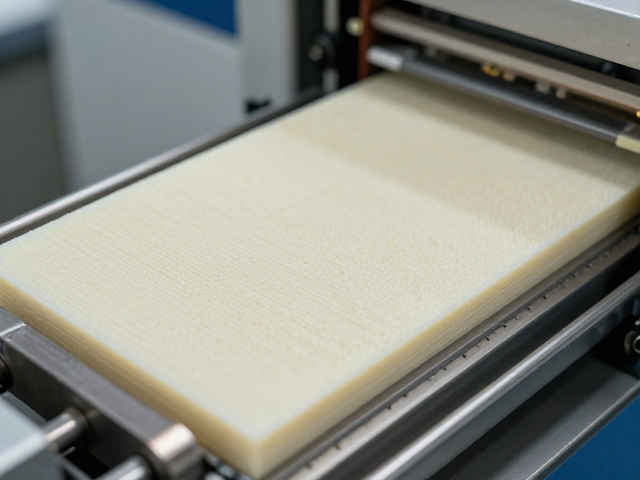

挤出成型作为一种连续化生产技术，在导热辅料制造中扮演着决定性的角色，其工艺参数直接重塑材料的微观形貌。螺杆的转速、挤出温度分布以及牵引速度共同影响着树脂基体与导热填料的分散状态。在高温剪切作用下，填料颗粒可能发生团聚或取向，若剪切力过大，可能导致高分子链断裂，削弱材料的机械强度；若剪切力不足，则填料无法均匀分散，形成导热瓶颈。因此，精确控制挤出机的各温区设定，确保物料处于最佳的粘流态，是获得均匀微观结构的前提。这一过程不仅关乎外观的平整度，更决定了材料内部导热通路的连续性。
工艺过程中的压力管理同样至关重要，挤出压力会影响材料内部的孔隙率。高密度的挤出工艺有助于减少材料内部的微气泡和空隙，这些空隙在热力学上往往是热的绝缘体，会显著降低整体导热效率。通过优化模头设计和冷却定型段的温度梯度，可以诱导填料在基体中形成更紧密的堆积结构。此外，挤出后的拉伸取向效应也会改变聚合物分子的排列方式，进而影响材料的热膨胀系数和尺寸稳定性。对于需要精密贴合的电子组件而言，挤出工艺赋予的尺寸精度和表面光洁度，直接决定了后续涂敷或贴合的效果，避免因间隙过大导致的接触热阻增加。
工艺参数与散热性能及介电特性的耦合机制
挤出工艺中的温度曲线会显著改变导热辅料的热阻表现，进而影响最终的系统散热效能。较高的加工温度有助于降低熔体粘度，促进填料与树脂的融合，但若温度超出树脂分解阈值，会导致基体老化，产生气泡或变色，从而破坏热传导路径。与此同时，温度变化也会影响材料交联度的发展，对于热固性导热胶而言，挤出过程中的预固化程度会影响其最终使用时的导热系数。通过实时监测挤出过程中的扭矩和压力波动，可以动态调整工艺参数，确保每一批次材料的热性能的一致性。这种过程控制能力，是应对高可靠性电子封装需求的基础。
在介电性能方面，挤出工艺产生的分子取向和填料分布均匀性会直接影响介电常数的稳定性。当挤出速度过快时，材料内部可能残留较大的内应力，导致介电性能在不同方向上出现各向异性，这在高频信号传输中是极大的隐患。相反，稳定的挤出工艺能获得均一的介电响应，确保信号在不同路径下的传输延迟一致。此外，工艺过程中引入的微量挥发物或未完全反应的助剂，可能在高频电场下产生额外的介电损耗。因此，优化挤出后的熟化处理或后固化工艺，去除残留应力和挥发成分，是进一步压低介电常数、提升高频散热材料综合性能的必要步骤。
