玻纤基板热管理挑战与材料选型逻辑
玻璃纤维增强环氧树脂（FR-4）作为印刷电路板最基础的基材，其固有导热系数通常较低，难以应对高密度封装器件日益增长的热负荷。随着5G通信、高性能计算以及新能源汽车电子的普及，传统材料在局部热点处理上逐渐显现出口径瓶颈，导致元器件结温升高，进而引发信号完整性下降甚至长期可靠性失效。行业正逐步从单一依赖PCB层级的散热，转向结合材料本体特性与结构设计的多维热管理路径。
针对这一物理局限，材料端主要通过引入高导热填料进行改性。目前市场上常见的解决方案涵盖添加氧化铝、氮化硼或石墨烯等导热介质，这些高导热非金属材料能够构建更有效的声子传输网络，从而提升整体基材的导热性能。部分高端应用已采用改性环氧树脂或聚酰亚胺体系，配合特殊的固化工艺，使基材导热系数突破3.0 W/m·K甚至更高，为后续的热设计提供了更优的物理基础。
导热优化在多层板中的结构实现
在多层玻纤电路板中，散热通孔（Thermal Via）是连接器件焊盘与内部散热铜箔的关键结构，其设计质量直接决定了热量从热源向板内扩散的效率。合理的通孔阵列布局能够显著降低热阻，但需警惕因孔径过小或填充不良导致的“冷焊”或空洞现象，这会严重削弱导热路径的连续性。工程师通常会在高热密度区域采用密集排列的通孔，并配合背钻工艺减少stub效应，以优化高频信号质量与散热效果的平衡。
除了通孔设计，铜箔的铺铜策略也是散热优化的核心环节。大面积接地铜皮或专用散热层能够作为热量横向扩散的主要通道，将局部高温迅速分散至整板。在实际工程中，常采用HDI（高密度互连）技术中的盲埋孔结构，将顶层器件的热流直接导入深层或底部的散热铜层。这种三维热传导路径的建立，有效缓解了表面温升，使得板载元器件能够在更安全的温度区间内运行，延长了系统的使用寿命。
电镀通孔工艺的关键控制参数

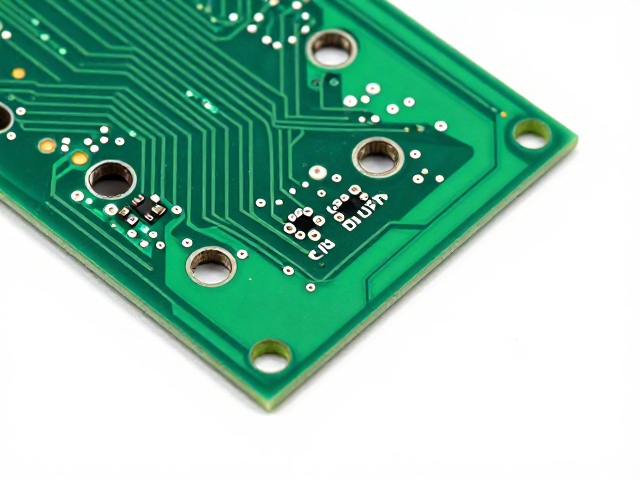

电镀通孔（PTH）的质量稳定性是确保电路板电气连接可靠与热传导有效的先决条件。在孔壁沉积铜层的过程中，除油、微蚀、加速、预浸及电镀等化学药液的控制至关重要。特别是微蚀工序，需精确控制蚀刻速率以去除玻纤表面残留的环氧树脂，暴露出足够的玻璃纤维表面，从而增强铜层与基材的附着力。若处理不当，孔壁会出现铜瘤或粗糙度过大，进而影响信号阻抗并增加局部发热风险。
电镀过程中的电流密度分布均匀性是决定孔铜厚度一致性的核心因素。由于孔内存在屏蔽效应，中心区域与孔口边缘的电流密度往往存在差异，容易导致孔底或孔口铜层过薄或出现空洞。现代生产线普遍采用辅助阳极、优化挂具设计以及脉冲电镀技术来改善电流分布。同时，药水中的铜离子浓度、硫酸含量及有机添加剂的比例需定期分析调整，以维持最佳的沉积速率和镀层致密性，确保每一层通孔都具备优良的导电与导热能力。
工艺缺陷分析与可靠性验证
在电镀通孔制造过程中，常见的缺陷包括孔铜空洞、分层以及镀层开裂，这些缺陷会直接削弱电路的载流能力和散热效率。孔铜空洞通常源于电镀初期气泡附着或药水更新不及时，导致局部金属沉积中断。为了消除这些隐患，生产过程中需引入自动光学检测（AOI）和X-Ray检测技术，对关键热区通孔进行无损探伤。通过量化空洞率，可以实时反馈调整电镀参数，确保产品符合IPC-A-610等通用质量标准。
可靠性验证是评估玻纤电路板散热与电镀质量的最终环节。热应力测试（如T265剥钉试验）用于检验孔铜与玻纤界面的结合强度，模拟极端温度变化下的结构完整性。此外，功率循环测试能够模拟器件在实际工作中的热胀冷过程，观察通孔在长期热冲击下是否出现疲劳断裂。通过这些严密的物理与电气测试，可以确保优化后的基材与工艺组合能够满足复杂工况下的长期稳定运行要求，为高可靠性电子产品的制造提供坚实支撑。
