铝合金挤压型材内部散热鳍片的几何拓扑与流道重构

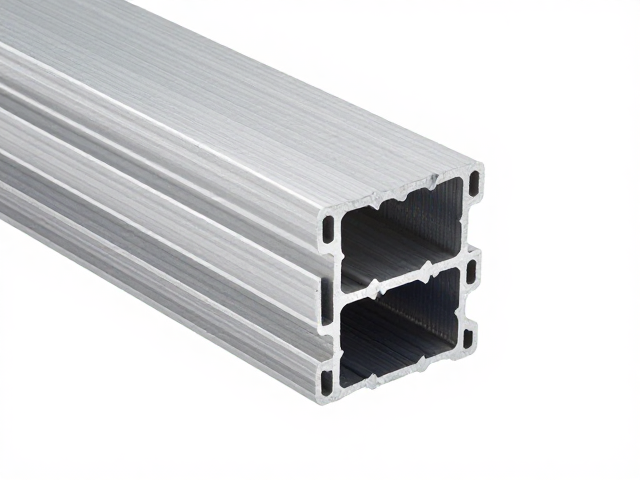

铝合金挤压工艺在制造具有复杂内部结构的型材时，其核心难点在于金属流动路径的精确控制。内部散热鳍片的设计并非简单的几何堆叠，而是需要结合金属在模具型腔内的流速场进行严密的流变学分析。通过优化分流孔与焊合室的布局，可以显著改善金属流动的均匀性，从而在挤压过程中保持鳍片结构的完整性，避免因流速不均导致的扭曲或断裂。这种基于材料流动特性的逆向设计，使得设计师能够突破传统实心或简单管状结构的限制，实现微米级到毫米级的高精度内部拓扑结构。

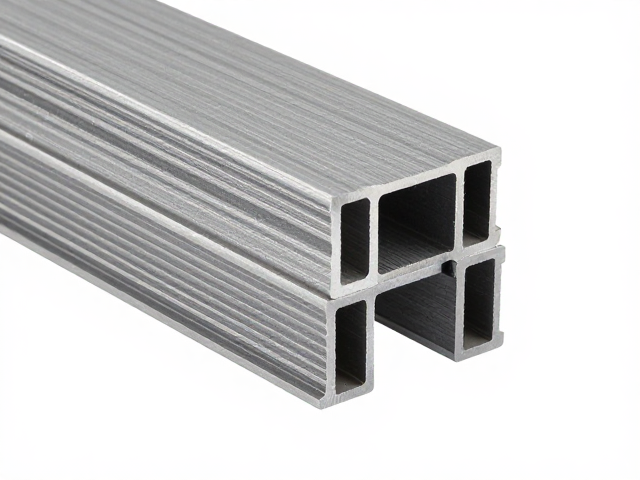

造型自由度的提升直接源于模具制造工艺的进步以及有限元模拟技术的成熟。现代模具制造允许在型材横截面中构建极其复杂的网状或层叠式鳍片系统，这些结构能够最大化地增加表面积与体积的比值。设计师不再受限于单一方向的散热面，而是可以在三维空间内规划热流路径。例如，通过设置交错的微通道，迫使冷却介质在流经型材内部时产生湍流，从而打破边界层，强化对流换热效率。这种设计逻辑使得散热器件能够根据热源的具体分布进行定制化匹配，实现了从“标准化组件”向“场景化解决方案”的转变。
热力学性能与流体动力学在鳍片设计中的耦合机制
散热效率的提升本质上依赖于热量从热源向散热介质的传递速率，内部鳍片的设计必须同时满足热传导与流体压降的双重约束。高导热系数的铝合金（如6063-T5或6061-T6合金）作为基底，其内部鳍片的厚度、间距及高度直接影响热阻的大小。较薄的鳍片有利于快速传导热量，但过薄的结构可能在挤压过程中因刚性不足而发生塌陷或变形。因此，设计过程中需引入热-流-固耦合分析，确定最佳的热力学平衡点。通过调整鳍片的截面形状（如梯形、波浪形或带倒角结构），可以在保证结构强度的前提下，优化局部热传导路径，降低整体热阻。
与此同时，冷却介质的流动特性决定了散热系统的长期稳定性。内部流道的设计必须考虑雷诺数与普朗特数的影响，以平衡换热系数与泵送功率。过于密集或曲折的流道虽然能增强湍流，提升换热效果，但会显著增加流体阻力，导致系统需要更高的驱动压力或更大功率的风机/水泵。合理的鳍片间距设计能够引导气流或液体以最优速度分布，避免死区现象。在实际工程应用中，通过CFD（计算流体动力学）模拟验证流场分布，能够精确预测局部热点，进而对鳍片的局部形态进行微调，实现能效与性能的双重优化。
挤压工艺约束对复杂内腔结构的可制造性影响

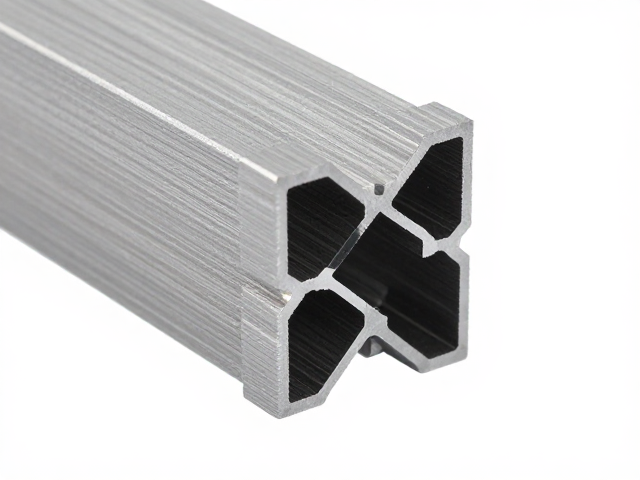

尽管设计层面的造型自由度极高，但铝合金挤压工艺的物理边界决定了最终产品的可实现性。模具钢的强度、挤压筒的压力以及铝合金的变形抗力共同构成了工艺的约束条件。对于内部存在极小壁厚或大角度悬空结构的鳍片，金属在通过模具分流孔时可能发生死流或折叠，导致产品内部出现裂纹或夹杂。因此，设计时必须遵循最小壁厚原则和等金属流速原则。通常，6063铝合金在常规挤压条件下，内部最小壁厚可控制在1.0mm至1.5mm之间，具体数值取决于型材总高度和挤压比。设计师需在设计初期即引入可制造性设计（DFM）审查，确保复杂内腔结构在模具制造和挤压过程中具备足够的结构稳定性。
模具的焊接与热处理工艺也是影响内部鳍片质量的关键环节。大型或复杂截面的型材模具通常由多块模块拼焊而成，焊缝处的性能一致性直接影响型材内部的应力分布。若模具预热不足或焊接应力未完全消除，挤压过程中模具可能发生微小变形，导致内部鳍片尺寸超差或表面缺陷。此外，挤压后的在线淬火和人工时效处理过程中，型材内部的冷却速率差异可能引起残余应力，进而导致翘曲。通过优化模具冷却系统设计和控制挤压速度曲线，可以有效减少此类缺陷。真实的生产数据表明，经过严格工艺参数控制的挤压线，其复杂内腔型材的尺寸合格率可稳定在95%以上，满足了高精度电子设备散热需求。
应用场景驱动的结构差异化设计策略

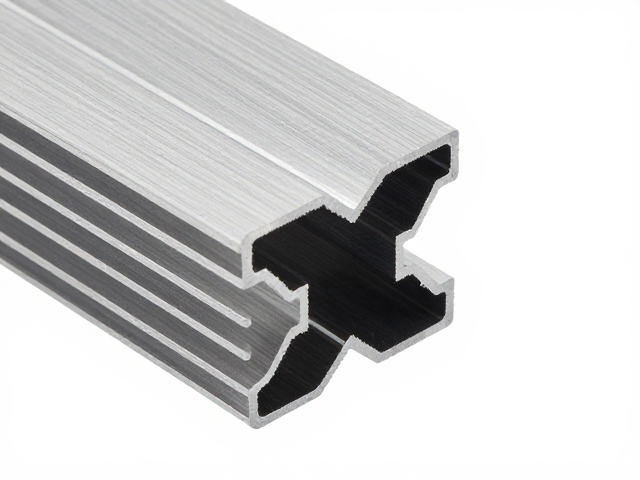

不同的应用场景对散热型材的热负荷、安装空间及环境条件有着截然不同的要求，这直接决定了内部鳍片的结构形态。在高功率密度电子设备中，如5G基站射频单元或高性能服务器CPU散热底座，热源集中且功率密度极大，内部结构倾向于采用高密度微通道或蜂窝状鳍片，以在极小的体积内提供最大的换热面积。此类设计通常配合强制风冷或液冷技术，要求流道具有极高的通畅率和抗堵塞能力。设计师需根据热源的热流密度分布，对鳍片进行非均匀布局，在热流密集区增加鳍片数量或优化翅片角度，实现精准的热管理。
相比之下，新能源汽车电池包或电机壳体中的散热型材，更侧重于结构强度与均匀散热的平衡。由于电池模组体积庞大且对安全性要求极高，内部鳍片设计需兼顾机械载荷的传递。此时，鳍片结构往往与加强筋一体化设计，形成类似骨骼的支撑网络。这种结构不仅提升了型材的抗扭刚度，还通过大面积的接触面将热量均匀分散至整个壳体表面。此外，考虑到户外环境的复杂性，流道设计还需考虑防尘、防水及耐腐蚀需求，避免微小颗粒堆积影响长期散热性能。通过针对不同工况的热仿真分析，工程师能够筛选出最适配的应用结构，确保产品在实际运行中的可靠性与寿命。
