分频网络中的电容高通特性解析
在音响系统的分频器设计中，高通滤波电路扮演着过滤低频信号、保护高音单元的关键角色。电容作为高通滤波器的核心元件，其容抗特性表现为 $X_c = 1 / (2\pi f C)$，这意味着频率越低，电容呈现的阻抗越大，从而阻止低频电流通过。这种物理特性决定了高音单元无法获得低频段的能量，有效避免了因低频大信号导致的音圈过热或机械过载。调试过程中，工程师需要精确计算所需电容值，以确保截止频率严格对应目标分频点，这是构建清晰高频响应的基础。

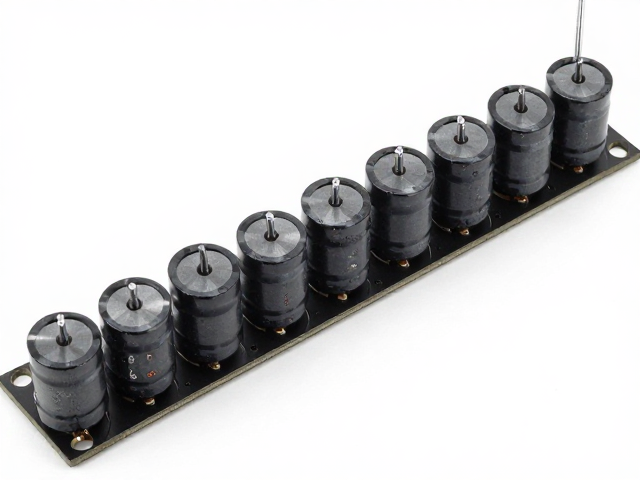

电容的等效串联电阻（ESR）和等效串联电感（ESL）会随频率变化影响高频段的阻抗曲线，进而改变分频点的实际表现。在高频段，传统电解电容因高频特性差已被淘汰，现多采用金属化聚丙烯膜电容或CDE、WIMA等材质的电容，其高频损耗角正切值极低，能保持信号相位的一致性。若电容选型不当，过高的ESL会导致高频段出现谐振峰，使声音变得刺耳或发毛。因此，选择低感、低损的电容材料，是确保高频段声音干净、透明的物质基础，这也是专业分频器调试中不可忽视的细节。
相位对齐对声音结像的影响
分频点处的相位错位是造成不同单元声音融合度下降的主要原因。当低音单元和高音单元在分频点附近输出信号时，若两者相位不一致，会在频域上产生干涉，导致听感上的空洞或浑浊。为了获得平滑的总声压级响应，必须调整分频网络元件，使两单元在分频点处的相位差接近0度或180度（通过极性反转校正）。这种对齐过程不仅关乎频响曲线的平滑，更直接决定了声场的结像能力和空间定位感。
数字分频器通过算法可以精确调整相位，而模拟分频器则依赖于元件参数的微调。在实际调试中，常使用双轨示波器观察分频点附近两个单元的输出波形，通过微调电感或电容值，寻找波形重合度最高的点。相位对齐的效果会在听感上表现为声音的凝聚力增强，人声位置稳定，乐器分离度清晰。若相位管理不当，即使频响曲线完美，声音依然可能显得松散，缺乏立体感和深度，这是主观听音与客观数据必须共同验证的关键环节。
调试中的测量与听音验证
调试分频点匹配时，单一的数据指标无法完全反映听音效果，必须结合声学测量与主观听音进行双向验证。使用测量麦克风和软件（如ARTA或REW）获取分频器输出后的频响曲线，观察分频点处是否存在明显的凹陷或峰值。同时，记录相位曲线，确认相位在分频点附近是否平滑过渡。这些数据为元件调整提供方向，但需警惕测量环境中的驻波干扰，建议在近场测量或经过严格声学处理的听音室中进行，以获取真实反映扬声器本体的数据。
主观听音验证需关注不同频段过渡的自然程度。选择大编制交响乐或原声乐器录音，重点聆听分频点附近的乐器音色是否统一，有无突兀的断裂感或音色染色。例如，在3kHz-4kHz的分频点，需关注小提琴的高把位是否自然，有无发紧或发虚现象。调试者需反复调整元件，直到数据曲线平滑且听感通透、宽松。这种从数据到听感的闭环验证，是确保分频点匹配原则落地的必要步骤，也是提升音响系统整体素质的核心手段。
