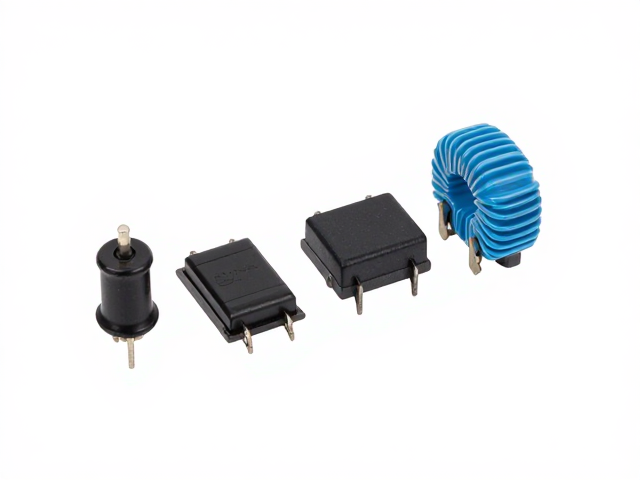

开关功率管的耐压、导通电阻与动态损耗权衡
高频开关电源中的开关功率管承担着电能转换的核心任务，其选型直接决定了电源的效率上限与热管理难度。在实际工程应用中，硅基LDMOS或超结MOSFET常作为主流选择，特别是在输入电压较高的场合，耐压等级通常需预留至少1.5至2倍的输入最高电压裕量，以应对电网波动或开关瞬间的电压尖峰。例如，在通用交流输入（85-265VAC）的PFC前端或半桥拓扑中，器件耐压普遍集中在600V至800V区间。与此同时，导通电阻（Rds(on)）是决定静态导通损耗的关键参数，Rds(on)越小，导通压降越低，但在高频开关过程中，较小的Rds(on)往往伴随着较大的输入电容（Ciss）和反向恢复电荷（Qrr），这会显著增加开关损耗。
除了静态参数，动态特性在高频段下的影响更为显著。开关频率超过100kHz后，开关损耗（P_sw）成为总损耗的主要组成部分，其大小与开关频率、栅极电荷（Qg）以及漏源电压成正比。设计时需重点关注器件的栅极电荷总量及平台电压，较低的Qg有助于降低驱动电路的功耗并提升开关速度。此外，体二极管的反向恢复特性对于硬开关拓扑至关重要，若反向恢复时间（trr）过长，会导致巨大的瞬态反向电流，引发EMI干扰甚至损坏器件。因此，选用具有优化体二极管特性的超快恢复器件或采用碳化硅（SiC）肖特基二极管作为同步整流或续流路径，能有效降低高频下的开关应力与热损耗。
光耦隔离器的传输速率、CTR衰减与隔离耐压设计
在开关电源中，光耦隔离器扮演着控制侧与功率侧电气隔离的关键角色，其核心作用是传递PWM驱动信号并确保高侧电路的安全。选型时，隔离电压（Viso）必须满足安规标准，通常工业级电源要求输入与输出间承受3750VDC或5000VAC的耐压测试，以防止高压窜入低压控制端。传输速率则是决定高频应用可行性的另一大指标，传统光耦的响应时间通常在微秒级，难以胜任MHz级别的高频开关驱动，此时需选用高速光耦或数字隔离器。对于常见的PWM驱动应用，数据传输速率需至少达到1MBPS至10MBPS，以确保PWM波形的边沿陡峭，避免因信号延迟导致的上下桥臂直通风险。
电流传输比（CTR）的稳定性是长期可靠运行的隐忧，光耦内部LED的光衰会导致CTR随时间下降，尤其在高温环境下衰减更为剧烈。设计时必须计算最小CTR，确保在最坏工况（高温、老化）下，光耦输出端的电流仍能驱动后级驱动IC或MOS管栅极，通常要求最小CTR不低于设计值的50%至70%。此外，共模瞬态抗扰度（CMTI）决定了隔离器抵抗快速电压变化的能力，高CMTI值能防止电源开关过程中的dv/dt噪声误触发隔离信号，导致系统误动作。在PCB布局时，需严格遵循隔离间距要求，保持光耦输入与输出引脚间的最小爬电距离，必要时增加隔离槽，以维持整体的绝缘性能。

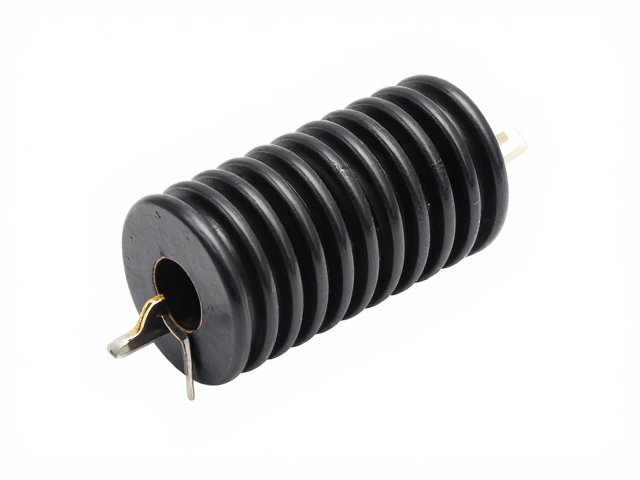

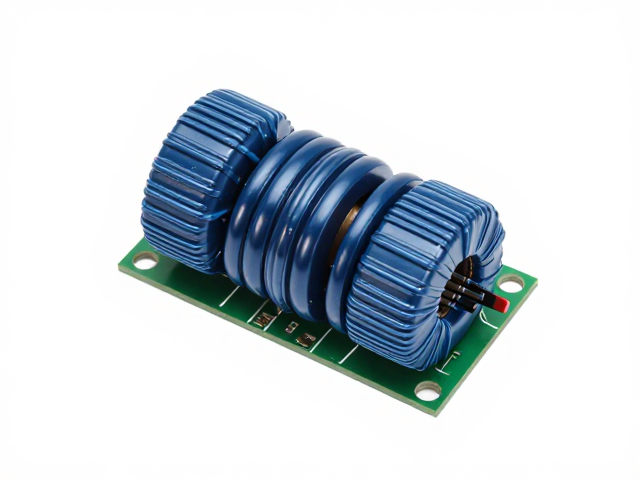

磁环电感的高频损耗机制、饱和特性与散热管理
高频电源中的磁环电感承担着储能、滤波及阻抗匹配的功能，其核心在于磁芯材料的选择与绕组工艺的优化。针对高频应用，铁氧体材料因其高电阻率和低涡流损耗成为首选，其中锰锌铁氧体（MnZn）适用于kHz至数百kHz频段，而镍锌铁氧体（NiZn）则因高频特性优异，常用于MHz级别的EMI滤波或谐振电感。磁环形状如EE、EPCOS、PQ等封装或环形磁芯，需根据窗口面积和磁路长度进行计算，确保在最大工作电流下不饱和。磁芯的饱和磁通密度（Bsat）通常较低，例如常见PC40或PC95材料的Bsat约为0.3T至0.5T，设计时需预留足够的磁通密度裕量，避免电流峰值导致电感量骤降，引发电流纹波过大或开关管过流。
高频下的磁芯损耗主要由磁滞损耗、涡流损耗和剩余损耗组成，总损耗密度（Pv）与磁通密度变化量（ΔB）、工作频率（f）及温度密切相关。选型时需参考磁芯厂商提供的损耗曲线，计算在特定频率和ΔB下的单位体积损耗，并结合散热条件确定磁芯尺寸。绕组方面，高频趋肤效应和邻近效应会显著增加交流电阻，导致铜损上升。为降低高频电阻，常采用多股绞线（Litz线）或扁平铜箔进行绕制，以减小有效导体截面的趋肤深度影响。此外，磁环电感的机械结构需稳固，避免在高频振动下产生微音噪声或引脚松动，同时需考虑灌封或散热片辅助，控制温升在材料允许范围内，确保长期运行的稳定性。
