天然橡胶边缘开裂的宏观视觉检测规范

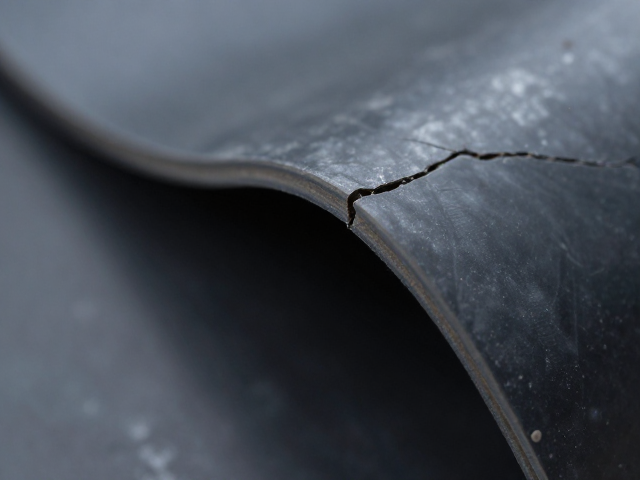

在工业制造与质量控制环节，天然橡胶制品的边缘完整性是评估其耐用性与结构稳定性的核心指标。依据国际电工委员会（IEC）相关材料测试标准中关于弹性体外观检查的原则，宏观视觉检测是识别边缘初始裂纹的第一步。操作人员需在照度不低于500 lux的环境中，使用肉眼或辅助光学工具对制品边缘进行全方位观察。重点聚焦于模具合模线、脱模受力点以及几何形状突变区域，这些位置因应力集中极易产生微观缺陷并逐渐扩展为可见裂纹。
检测过程中需保持视线与橡胶表面成45至90度角，利用漫反射光观察表面纹理的连续性。任何非设计意图的断裂、缺口或分离现象，若长度超过0.5毫米或宽度超过0.1毫米，即被判定为边缘开裂缺陷。此阶段不依赖复杂仪器，而是通过标准化的视觉流程，快速筛选出口观明显破损的次品，确保后续精密检测的对象具有代表性，同时为工艺调整提供直观的失效模式参考。
微观缺陷检测与仪器辅助分析流程
当宏观检查无法明确裂纹深度或微小起始点时，需引入高倍显微镜或数字光学轮廓仪进行微观分析。IEC标准建议使用放大倍数在10X至50X之间的光学设备，对疑似开裂区域进行逐点扫描。通过观察橡胶分子链在边缘处的断裂形态，判断裂纹是由于加工过程中的剪切应力过大，还是材料老化导致的脆性断裂。此步骤需记录裂纹的起始位置、延伸方向及分支情况，这些数据有助于还原失效机理，区分是原材料缺陷还是成型工艺参数（如硫化时间、温度）偏差所致。
在微观检测中，染色渗透法常被用于增强裂纹可见度。使用高渗透性的荧光染料涂抹于橡胶边缘，经规定时间渗透后清洗多余染料，在紫外光下观察裂纹显示。该方法能有效揭示肉眼难以察觉的表面微裂纹，特别是对于黑色或深色天然橡胶制品，能显著提升检测的灵敏度。检测人员需严格遵循标准规定的渗透时间与清洗规范，避免因操作不当导致误判或背景干扰，确保微观数据的真实性与可复现性。
环境老化与应力耦合下的边缘失效评估
天然橡胶对环境因素极为敏感，边缘开裂常由紫外线、臭氧及热氧老化协同作用引发。依据IEC 60229等关于电气绝缘材料老化测试的相关指引，评估边缘开裂需模拟实际使用环境。将样品置于臭氧老化箱中，控制臭氧浓度为50 ppm，温度40°C，在无应力状态下暴露规定时间后，检查边缘是否出现裂纹。若存在拉伸应力，裂纹扩展速度显著加快，因此需结合动态疲劳测试，观察边缘在周期性形变下的裂纹萌生与扩展行为。
热氧老化测试则需在鼓风烘箱中进行，设定温度通常为70°C至100°C，持续老化72小时或更长时间。取出样品冷却后，立即进行边缘外观检查与微观分析。通过对比老化前后边缘裂纹的数量、长度与深度变化，评估橡胶配方的抗老化性能。此过程需严格控制环境参数，确保数据的一致性，从而准确判断边缘开裂是否由材料自身耐老化能力不足引起，为配方优化提供科学依据。
标准化报告记录与数据追溯体系
完整的边缘开裂检测需形成严密的数据链条，涵盖样品信息、检测条件、失效模式分析及结论。报告应详细记录天然橡胶的牌号、硫化工艺参数、检测环境温湿度、使用的仪器型号及校准状态。对于发现的每一处边缘开裂，需标注其在制品上的精确坐标位置，并附上高清显微照片或图像记录。这些数据需存入可追溯的质量管理系统，确保每一次检测结果均可回溯至具体生产批次与工艺节点。
数据分析阶段需结合统计学方法，对多次检测结果进行趋势分析。若边缘开裂率呈现周期性波动，需关联当时的生产环境数据（如湿度变化、设备振动）进行排查。通过建立边缘开裂数据库，识别高频失效模式，形成针对性的工艺改进措施。标准化的记录与数据分析不仅符合IEC标准对质量控制的可追溯性要求，也为持续改进制造过程、降低废品率提供坚实的数据支撑，确保产品质量的一致性与稳定性。
