玻纤电路板基材表面镀金沉锡耐湿性测试全解析,提升PCB可靠性关键

表面处理工艺对基材耐湿性的物理与化学影响 玻纤电路板基材在长期服役环境中,表面镀金与沉锡工艺扮演着至关重要的角色,它们直接决定了铜箔与外部环境的隔离效率。镀金层通常作为最终的可焊性或接触界面,其致密性至关重要,而沉锡层则常作为保焊层或最终组装面,对基材的吸湿膨胀具有不同的响应机制。当环境湿度升高时,水分可能通过基材内部的微孔或界面缺陷渗透,导致金属层与铜箔结合力下降,进而引发分层或腐蚀。 这一过

玻纤电路板基材表面镀金沉锡耐湿性测试全解析,提升PCB可靠性关键

表面处理工艺对基材耐湿性的物理与化学影响

玻纤电路板基材在长期服役环境中,表面镀金与沉锡工艺扮演着至关重要的角色,它们直接决定了铜箔与外部环境的隔离效率。镀金层通常作为最终的可焊性或接触界面,其致密性至关重要,而沉锡层则常作为保焊层或最终组装面,对基材的吸湿膨胀具有不同的响应机制。当环境湿度升高时,水分可能通过基材内部的微孔或界面缺陷渗透,导致金属层与铜箔结合力下降,进而引发分层或腐蚀。

这一过程的核心在于界面结合状态的稳定性。镀金层若存在孔隙,湿气会沿着孔隙扩散至铜界面,引发电化学腐蚀,产生铜化物导致接触电阻升高。相比之下,沉锡层虽然抗氧化,但在高温高湿环境下容易发生锡须生长或界面间形成脆性的金属间化合物(IMC),这些微观结构的变化会削弱整体的机械强度,使得基材在承受热应力或机械应力时更容易发生结构性失效。

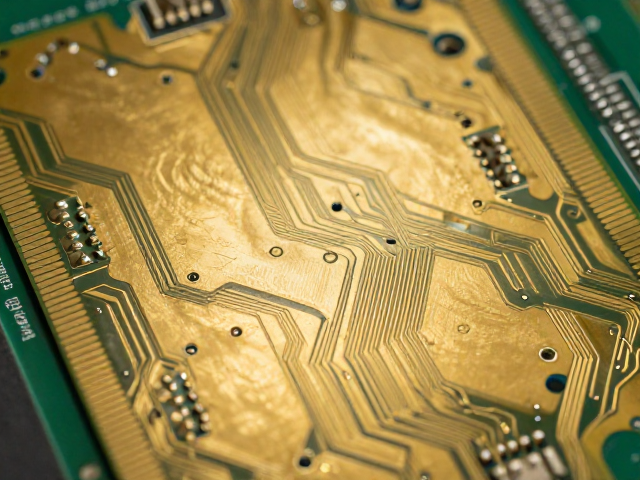

玻纤电路板基材表面镀金沉锡耐湿性测试全解析,提升PCB可靠性关键

标准化测试环境与关键参数设定

耐湿性测试通常依据IPC-TIM-101或GB/T 4587等标准进行,通过控制温度、湿度和电压应力来模拟极端工作环境。常见的测试条件设定为85℃环境温度与85%相对湿度(85/85条件),持续时长多为96小时或168小时,部分高可靠性要求场景会延长至500小时以上。测试过程中需监测绝缘电阻、介电强度以及外观变化,以量化基材的耐受能力。

测试设备的稳定性对数据真实性具有决定性影响。恒温恒湿箱需定期校准,确保内部温湿度波动范围控制在±2℃和±2%RH以内,以避免因环境波动造成的测试误差。同时,测试样品的预处理同样关键,需在规定的温度下烘烤以去除表面吸附水,确保初始状态一致。测试后的清洗与干燥过程也需遵循严格规范,防止残留清洗剂影响后续的电性能测量。

玻纤电路板基材表面镀金沉锡耐湿性测试全解析,提升PCB可靠性关键

失效模式分析与微观表征技术

在耐湿性测试后,常见的失效模式表现为镀层变色、起泡、剥离以及绝缘电阻下降。通过扫描电子显微镜(SEM)观察界面结构,可以清晰识别出门罗腐蚀(Mud Cracking)现象,即镀金层下的铜与湿气反应生成的海绵状腐蚀产物。对于沉锡表面,重点观察锡层下的铜锡界面,过厚的金属间化合物层往往预示着结合力的丧失,这是基材在湿热环境下失效的前征。

能量色散X射线光谱(EDX)分析有助于确定腐蚀产物的元素组成,验证湿气渗透的路径。此外,横截面金相分析能直观展示镀层厚度、孔隙率以及基材与金属层的结合状态。通过对比测试前后的微观图像,可以量化孔隙率的变化,评估表面处理工艺的致密性。这些微观数据的积累,为优化基材树脂体系和表面处理参数提供了直接依据。

玻纤电路板基材表面镀金沉锡耐湿性测试全解析,提升PCB可靠性关键

工艺优化与可靠性提升策略

提升耐湿性需从基材树脂改性与表面处理工艺控制两方面入手。低吸水率树脂(如High-Tg环氧树脂或改性苯并恶嗪树脂)能显著降低基材内部的自由体积,减少水分吸附通道。在表面处理环节,优化镀金液的添加剂比例,控制金层结晶方向,减少针孔缺陷,是提升屏障效应的有效手段。对于沉锡工艺,精确控制锡液温度和有机酸浓度,确保形成均匀、致密的锡层,避免局部过厚或疏松。

界面预处理是增强结合力的关键步骤。在电镀或沉锡前,对玻纤布进行彻底的去渍和活化处理,确保树脂表面无残留物,提高金属与基材的附着力。引入微蚀刻工艺,增加界面微观粗糙度,形成机械咬合效应,可有效抵抗湿气引起的剥离应力。同时,通过在线监测系统实时监控工艺参数,确保每一批次基材的处理质量一致性,从源头上降低耐湿性失效的风险。
