铝合金型材与工程塑料复合屏蔽层的结构设计逻辑

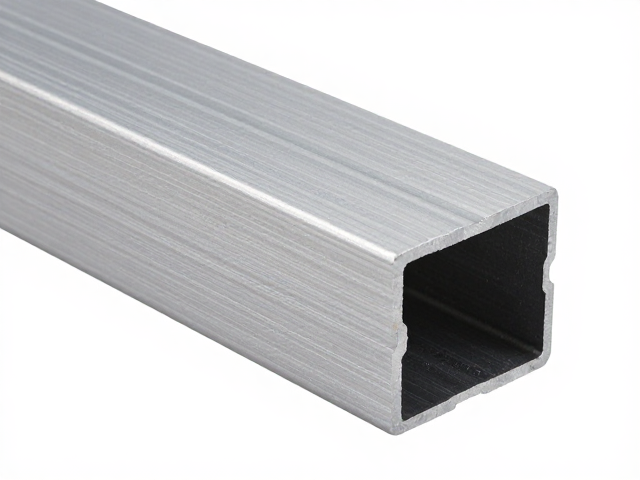

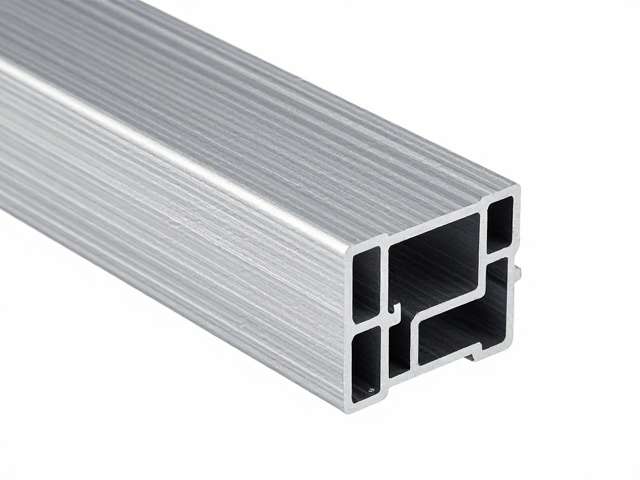

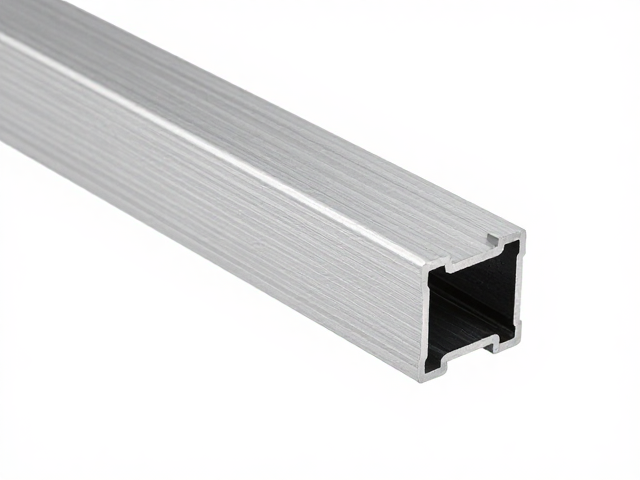

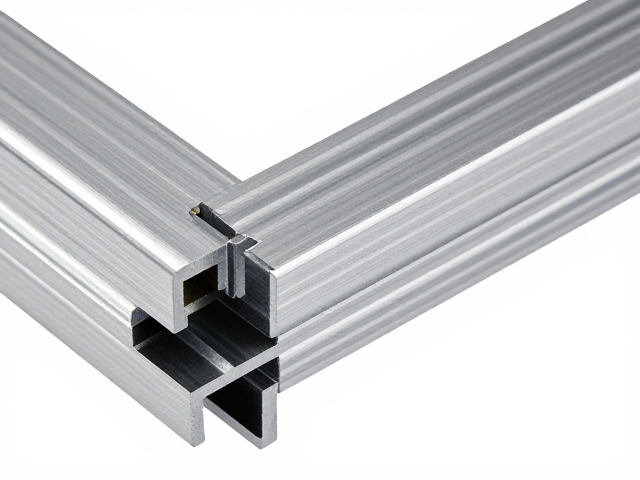

铝合金挤压型材作为基础结构件，凭借其优异的导热性能、机械强度以及天然形成的氧化层，在电子设备外壳应用中占据主导地位。然而，纯金属外壳在应对高频电磁干扰时，若接地处理不当极易形成天线效应，反而加剧噪声干扰。引入PC（聚碳酸酯）与ABS（丙烯腈-丁二烯苯乙烯共聚物）合金作为接地屏蔽层，旨在通过材料复合技术解决单一金属材料的局限性。PC材料具备极高的耐热性与抗冲击强度，而ABS则提供了出色的加工流动性与表面光泽度，两者共混形成的合金材料在电磁屏蔽效能与结构稳定性之间找到了平衡点。
该方案的核心在于利用铝合金型材提供稳固的安装基座与主要散热路径，同时通过表面改性或结构嵌接技术，使PC/ABS合金层与金属主体形成可靠的电气连接。这种“内金外塑”或“结构复合”的设计，不仅保留了金属外壳的坚固特性，还利用工程塑料的易加工性实现了复杂卡扣、散热孔位及光学窗口的一体化成型。接地屏蔽层通过特定的导电涂层或金属化处理，确保外壳整体具备低阻抗的接地通路，从而有效抑制外部电磁干扰对内部敏感电路的影响，同时减少设备自身辐射，满足严苛的电磁兼容（EMC）要求。
材料特性与屏蔽效能的物理机制
PC/ABS合金在电子屏蔽应用中的优势源于其分子结构的互补性。聚碳酸酯的高玻璃化转变温度确保了产品在高温环境下的尺寸稳定性，防止因热变形导致屏蔽层与铝合金基材之间出现间隙，进而破坏屏蔽的连续性。ABS树脂中的丁二烯相提供了卓越的韧性，使得外壳在受到机械冲击时不易开裂，避免了因物理损伤导致屏蔽功能失效的风险。这种材料组合经过特殊的表面处理，如真空镀膜或喷涂导电漆，可在塑料表面形成连续的导电网络，其表面电阻率可控制在较低范围，从而通过反射和吸收机制衰减电磁波能量。
铝合金基材的屏蔽效能主要依赖于其高导电性形成的涡流效应，能够阻挡低频磁场干扰。当PC/ABS合金层作为接地屏蔽层覆盖或连接于铝合金表面时，整体屏蔽效能（SE）呈现出协同提升的效果。实验数据显示，在1GHz至10GHz的频率范围内，经过优化的PC/ABS导电屏蔽层配合铝合金结构，其屏蔽效能通常可维持在40dB至60dB之间，这一数值足以应对绝大多数工业控制、通信设备及医疗设备的环境干扰需求。接地连接的可靠性是关键变量，通过点焊、导电泡棉或金属铆接等方式，确保塑料屏蔽层与金属主体间的接触电阻小于规定阈值，是维持高屏蔽效能的物理基础。
制造工艺与接地连接的关键控制点
实现铝合金挤压型材与PC/ABS合金屏蔽层的有效结合，通常采用嵌件注塑或二次成型工艺。在嵌件注塑过程中，铝合金型材需经过严格的表面预处理，包括脱脂、钝化或微弧氧化，以增强界面结合力并防止电化学腐蚀。模具设计需精确计算收缩率，确保塑料层在冷却后能紧密贴合金属表面，减少气隙。对于需要高屏蔽效能的应用，PC/ABS材料中常添加碳纤维、镍粉或石墨烯等导电填料，这些填料在注塑过程中需保持取向一致性，以构建高效的三维导电通路，避免因填料团聚导致的屏蔽盲区。
接地连接的可靠性直接影响屏蔽效果的的一致性。传统的螺丝紧固方式难以保证大面积接触面的低阻抗连接，因此常采用导电弹性垫圈、导电胶或激光焊接辅助连接等技术。在批量生产中，接触电阻的测试是质量控制的重要环节，通常要求在指定压力下，接地路径的接触电阻小于规定值（如10毫欧）。此外，铝合金型材的挤压公差控制至关重要，过大的尺寸偏差会导致PC/ABS层包覆不均，形成局部悬空，破坏屏蔽层的完整性。通过高精度模具与自动化装配线，可将尺寸公差控制在±0.1mm以内，确保屏蔽层的连续性与接地性能的稳定。
应用场景与合规性验证
该复合屏蔽方案广泛应用于对散热与电磁兼容要求较高的领域，如5G通信基站外壳、工业自动化控制单元、医疗影像设备机箱及高端汽车电子控制器。在这些场景中，设备内部往往集成高功率密度元件，产生显著的热负荷与电磁噪声。铝合金型材负责快速导出热量，维持内部元件在安全温度范围内运行；PC/ABS合金屏蔽层则处理高频电磁干扰，防止信号失真或误触发。例如，在某型号工业PLC控制器外壳应用中，采用该方案后，在80MHz至1GHz频段内的辐射发射水平降低了约15dB，显著提升了系统在强电磁环境下的稳定性。
合规性验证是该方案落地的必要环节，需严格遵循国际电工委员会（IEC）及各国国家标准关于电磁兼容与电气安全的规定。测试项目涵盖辐射发射、传导发射、静电放电抗扰度、快速瞬变脉冲群抗扰度等关键指标。在实际验证中，样品需在规定的测试配置下，通过CISPR 32或IEC 61000-4系列标准测试。只有当屏蔽层与铝合金主体的接地连续性良好，且PC/ABS材料的热变形温度满足使用环境要求时，才能判定为合规。这种基于物理结构与材料特性的协同设计，为高可靠性电子设备的外壳设计提供了可验证的技术路径。
