LM78xx系列是否具备内置过热保护机制
LM78xx系列稳压器内部确实集成了严密的过热保护电路，这是该系列器件能够广泛应用于工业控制与消费电子领域的核心安全特性之一。当芯片内部结温因负载电流过大、输入输出电压差过高或环境散热不良而超过临界阈值时，内部的热关断逻辑会自动切断输出电流，从而防止半导体结区因过热发生永久性物理损坏。这种保护机制并非像保险丝那样不可逆，而是具备自恢复功能，一旦芯片温度降至安全范围内，输出将自动恢复正常工作。
然而，过热保护的存在并不代表可以完全忽略散热设计。热关断是一种被动的、的安全防线，而非常规的工作状态。频繁触发保护会导致系统重启或输出中断，影响整体稳定性。因此，在硬件设计初期，工程师必须通过计算热阻和预估功耗，确保器件在额定负载下能够维持在安全工作温度范围内，而不是依赖保护电路来“兜底”。
输入输出端电容的选型逻辑与参数规范

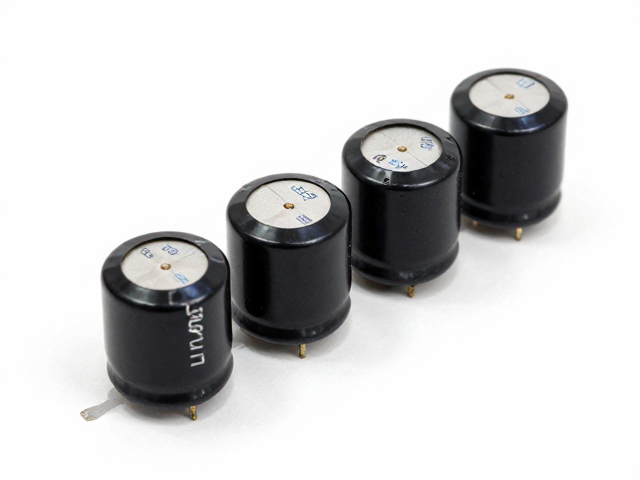

在LM78xx的应用电路中，输入和输出端必须配置电解电容以抑制低频振荡并改善瞬态响应，这是数据手册中明确规定的硬性要求。通常情况下，输入端建议串联一个22μF至100μF的电解电容，用于平滑整流后的电压波动；输出端则需并联一个1μF至25μF的电容，主要作用是提升电路的瞬态响应速度并消除高频自激振荡。若负载具有大容量电容特性或存在长导线连接，还需在靠近稳压器引脚处额外增加一个0.1μF的陶瓷电容以处理高频噪声。
电容的耐压值选择需严格依据输入电压的最大峰值进行计算，通常要求电容额定电压至少高于输入电压的1.5倍至2倍，以应对电网波动或瞬态尖峰。例如，在12V输入系统中，虽然标称电压较低，但考虑到整流桥后的峰值电压可能达到18V以上，选用25V或更高耐压等级的电容是必要的工程实践。此外，电容的等效串联电阻（ESR）会影响稳压器的稳定性，低ESR的钽电容或高品质铝电解电容能显著提升电路在动态负载下的表现。
散热设计的关键：热阻计算与封装选择
散热设计的核心在于准确计算结到环境的热阻（RθJA）和结到壳的热阻（RθJC），并结合实际功耗确定是否需要加装散热片。LM78xx系列常见的TO-220封装在无散热片且静止空气条件下，其RθJA通常在50℃/W至65℃/W之间。假设输入电压为12V，输出电压为5V，负载电流为0.5A，则功耗P=（12-5）×0.5=3.5W。在环境温度25℃时，结温升高约为3.5×65=227.5℃，温将远超125℃的极限值，必然导致过热保护或损坏。
解决此类高热耗散问题的直接措施是增加散热片或使用TO-220FP等具有更大散热面积的封装。通过查阅器件规格书中的热性能曲线，可以确定不同尺寸散热片下的最大允许功耗。在实际工程中，若功耗超过1W，通常建议至少使用小型铝制散热片，并确保其表面氧化层被适当处理以维持低接触热阻。对于更高功率密度场景，可能需要评估PCB铜箔面积作为辅助散热路径，或者考虑更换为开关型DC-DC转换器，因为线性稳压器的效率在压差较大时存在天然的物理瓶颈。
实际应用场景中的降额使用原则
在可靠性设计中，严格遵循降额使用原则是延长LM78xx寿命的关键。数据手册通常标注的最大输出电流为1A或1.5A，但在实际应用中，建议长期工作电流控制在0.7A至0.8A左右，以预留足够的电流裕量并降低内部功耗。特别是在高温环境或密闭外壳中，环境温度会显著升高，此时最大允许输出电流需根据环境温度曲线进行线性折减，避免因局部过热引发热失控。
此外，输入电压与输出电压的差值（压差）对散热构成直接压力。LM78xx的典型压差约为2V至2.5V，若输入电压过高，即使负载电流较小，巨大的压降也会转化为显著的热量。例如，当输入电压为15V而输出为5V时，即使负载仅为100mA，功耗仍为1W，这在紧凑封装中已属高热密度状态。因此，设计时应尽量缩小输入与输出的电压差，在满足稳压需求的前提下，选择尽可能低的输入电压，这是从源头减少发热、优化系统热管理的有效手段。
