激光切割在有机硅导热介质中的精度控制

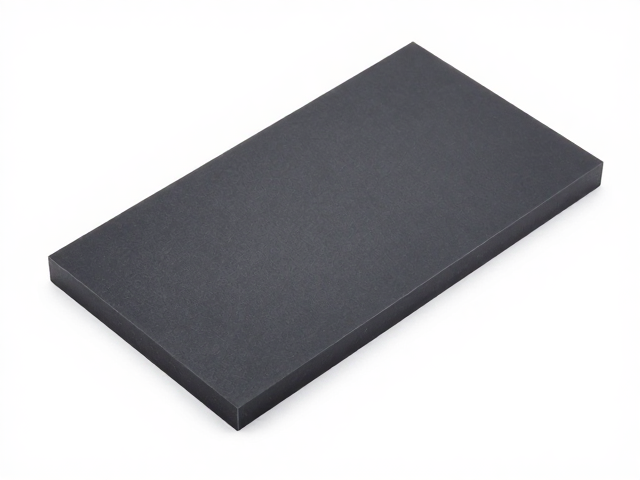

有机硅导热垫片、导热凝胶等材质在电子元器件散热系统中扮演着核心角色，其物理特性表现为高延展性与低模量，这使得传统机械切割容易产生边缘毛刺或尺寸偏差，进而影响装配后的接触紧密度。激光切割技术通过高能密度光束瞬间气化材料，能够实现微米级的加工精度，有效避免了机械应力导致的材料形变。在实际生产场景中，针对厚度在0.2mm至2.0mm范围内的有机硅基材，采用CO2激光器进行切割时，焦点位置的光斑直径通常控制在0.1mm至0.3mm之间，这种精细的光斑尺寸直接决定了切缝的宽度，进而影响着最终产品的贴合间隙。
切缝宽度的微小变化会显著改变导热界面的有效接触面积。若切缝过大，会导致导热介质在受压后无法完全填充接触面的微观不平度，形成空气隙，而空气的导热系数极低（约0.026 W/m·K），会极大削弱整体散热性能。因此，激光切割过程中的功率密度与扫描速度必须经过严密的参数匹配。高功率密度有助于快速切断材料，减少热影响区（HAZ）对有机硅分子结构的热损伤，保持材料原有的导热系数稳定性；而过快的扫描速度可能导致切割不通透，过慢则可能因热量积聚导致边缘碳化或硬化，影响贴合时的压缩回弹特性。
贴合压力对界面热阻的优化机制
有机硅材料的导热效率高度依赖于其与被散热部件之间的界面接触状态。在微观层面，即使是经过精密加工的金属表面，也存在肉眼不可见的峰谷结构。贴合压力的施加迫使有机硅导热介质发生弹性形变，填充这些微观空隙，从而替代高热阻的空气层。根据接触热阻理论，随着贴合压力的增加，实际接触面积增大，界面热阻呈非线性下降趋势。然而，压力并非越大越好，过大的压力可能导致有机硅材料过度压缩，引起厚度减小进而影响绝缘间距要求，甚至造成材料永久变形或挤出失效。
理想的贴合压力通常需要根据有机硅材料的的硬度（Shore 00或Shore A）和厚度进行计算与验证。对于常见的1.0mm厚、硬度适中的有机硅垫片，工业应用中推荐的贴合压力范围多在0.5 MPa至2.0 MPa之间。在这个区间内，材料能够发生适度的形变以最大化接触面积，同时保持足够的机械强度以维持长期稳定性。压力分布的均匀性同样至关重要，不均匀的压力会导致局部接触不良，形成“热点”，进而引发元器件局部过热。因此，在自动化贴合设备中，采用浮动式压头或柔性施压机构，确保压力在整个贴合面上均匀分布，是提升导热一致性的关键措施。
切割工艺与贴合参数的协同效应
激光切割的边缘质量直接影响贴合时的应力分布。如果切割边缘存在因激光热效应产生的硬化层或微裂纹，在受到贴合压力时，这些缺陷可能成为应力集中点，导致材料在压缩过程中发生破裂或不可逆的塑性变形，从而降低长期服役的可靠性。因此，激光切割后的边缘处理或工艺参数优化（如采用多次扫描、脉冲调制等）对于获得平整、无热损伤的切割面至关重要。高质量的切割边缘能够确保材料在受压时应力均匀传递，避免局部失效，从而维持稳定的导热路径。
此外，切割后的尺寸精度决定了贴合时的定位精度。在高密度封装的芯片模组中，导热介质的位置偏差可能导致与散热结构或其他电子元件发生干涉。激光切割的高重复定位精度（通常可达±0.05mm以内）确保了每一片导热介质都能精准落入设计位置，使得贴合压力能够严格按照预设的力学模型作用于目标区域。这种工艺间的协同，即高精度的几何成型与精确的力学施加，共同构建了低热阻、高可靠性的导热界面，是提升整体系统热管理效率的核心逻辑。
