功放电路板热管理中的隔离与导热材料选择逻辑
在功放电路板的设计与制造过程中，热量管理是决定设备寿命与信号纯净度的核心环节。功放芯片在工作时会产生大量焦耳热，若热量无法及时通过绝缘隔离层传导至散热结构，会导致结温升高，进而引发增益下降、失真甚至热击穿。传统的导热垫片虽然具备较好的压缩性，但在需要电气隔离且对厚度公差要求严格的场景下，其长期稳定性往往不足。此时，高导热背胶双面胶因其兼具优异的绝缘性能、极薄的厚度控制能力以及稳定的粘附力，逐渐成为高密度功放模组与金属外壳间隔离导热的首选方案。
选型此类材料时，必须明确“隔离”与“导热”的双重物理约束。一方面，材料需具备高体积电阻率和耐电压强度，防止高压信号通过导热介质发生漏电或短路；另一方面，材料的热阻值必须足够低，以构建高效的热传导路径。高导热背胶双面胶通常采用改性硅胶或丙烯酸酯为基材，内部填充氧化铝、氮化硼等导热填料，通过精密涂布工艺形成均匀薄膜。这种结构不仅能在微观层面提供连续的声子传输通道，还能在宏观层面通过胶粘剂层实现芯片与散热器或PCB铜箔的牢固贴合，有效填补接触界面的微观空隙，降低界面热阻。
关键性能指标解析与技术参数对标
评估高导热背胶双面胶的性能，热导率与介电强度是两个不可妥协的核心指标。对于常规功放应用，热导率通常需达到1.5 W/m·K至3.0 W/m·K区间，部分高性能产品可突破4.0 W/m·K。这一数值直接决定了单位面积下的热量移除效率。与此同时，介电强度需高于5.0 kV/mm，以确保在功放电路可能出现的瞬态高压下，绝缘层不发生击穿。此外，厚度公差需控制在±0.05mm以内，过厚的胶层会增加热阻，而过薄则可能因涂布不均导致局部缺胶，形成热点。
粘附力与耐温老化性能是决定长期可靠性的从属关键。功放电路板在工作时表面温度可能超过80℃甚至100℃，材料需在高温环境下保持粘附力不显著衰减，同时不发生硬化、开裂或渗出。耐温等级通常需满足125℃长期工作标准，部分高端型号可达150℃。在粘附形式上，需区分对PCB基材（如FR-4）和对金属外壳（如铝、不锈钢）的粘附特性。不同基材表面能差异较大，材料配方需针对特定基材进行优化，以确保在热循环测试中不会出现脱胶或翘曲现象，从而维持热界面的紧密接触。
典型应用场景与安装工艺要点

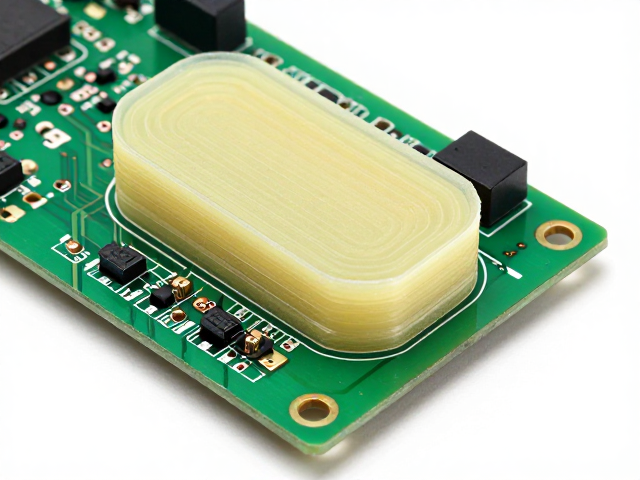

在D类功放模块中，高导热背胶双面胶常用于功率管与散热片之间或模块底部与PCB接地铜箔之间。由于D类功放开关频率高，发热集中，使用薄型高导热背胶可在保证电气隔离的同时，最大化利用有限的安装空间。安装时，需确保贴合面清洁无油污、无灰尘，否则污染物会像空气一样成为高热阻层。建议采用压合设备施加均匀压力，排除界面空气，若使用手动贴合，需借助刮板等工具避免气泡残留。
在AB类功放或大型音频功率放大器中，该材料常用于功放IC与金属机壳的绝缘隔离。此时，材料需兼顾机械缓冲与导热功能，以应对机振环境。安装过程中，需注意胶片的裁切精度，避免胶层覆盖非预期区域导致短路风险。对于多芯片并联或高密度排列的功放板，需规划好胶片的排布位置，确保每个发热源都有独立的导热路径指向散热结构，同时避免不同芯片间的电气互连因胶层导电填料分布不均而产生潜在风险。
材料失效模式与长期稳定性考量
高导热背胶双面胶在长期高温工作下可能出现热阻漂移现象，这通常源于内部导热填料与基材界面的微观分离或基体老化。当热阻值随时间显著增加，即使初始参数达标，实际散热效果也会大打折扣。因此，在选型时需关注材料的热阻稳定性测试数据，而非仅看初始热导率。此外，吸湿性也是重要考量因素，高吸湿材料在潮湿环境中可能降低绝缘性能，导致漏电流增加，因此在高湿环境应用中，需优先选择低吸湿率的改性硅胶基材产品。
机械应力下的失效表现为胶层在热膨胀系数差异导致的剪切力下发生剥离。功放芯片、封装材料、背胶、散热器各层的热膨胀系数不同，在温度变化时会产生形变差异。若背胶的柔韧性不足或粘附力过强导致无法释放应力，可能引起PCB板弯曲或焊点疲劳断裂。因此，材料需具备一定的柔韧度以吸收形变，同时粘附力需经过精确调控，既要牢固固定，又要允许微小的相对位移，避免应力集中破坏电路结构。
