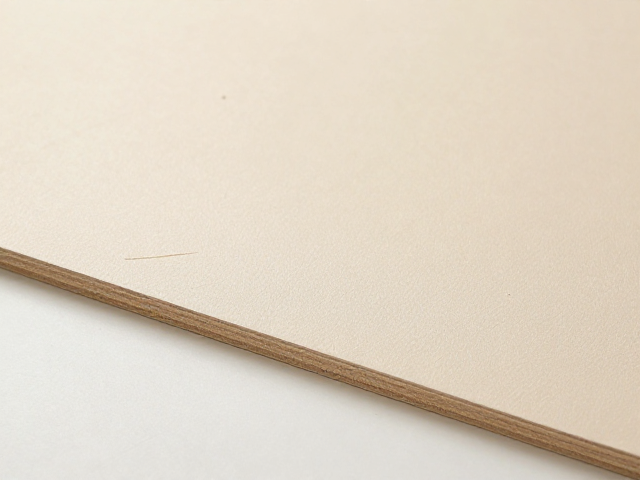

中密度纤维板基材处理与表面预处理
中密度纤维板（MDF）因其内部结构均匀、表面平整度高，成为皮革包覆工艺中的理想基材，但其多孔特性对表面处理提出了严格要求。施工前需对板材进行精细打磨，通常选用180至240目砂纸对接触面进行均匀打磨，去除表面毛刺及因切割产生的粉尘，确保基材达到无油污、无灰尘、无松散纤维的状态。打磨后务必使用吸尘器或湿布彻底清理，残留的木粉会像隔离层一样阻碍胶水渗透，直接导致后期皮革起翘或脱胶。若板材表面存在钉眼或接缝不平，需使用专用原子灰或木工腻子填补，干燥后再次打磨至与周围表面齐平，这种微观层面的平整度决定了皮革包覆后的视觉流畅性。
在确认基材清洁干燥后，需根据环境湿度与温度调整板材含水率，理想状态控制在8%至12之间，过高的含水率会在封闭后引发水分挥发，导致皮革层与基材之间形成空鼓。对于大面积包覆作业，建议在板材表面涂刷一层封闭底漆或稀释后的白乳胶作为封闭层，这不仅能降低基材的吸胶速度，还能形成致密的隔离膜，防止胶水过度渗入纤维内部造成“吃胶”现象，从而保留更多胶层厚度以增强粘结力。封闭层干燥后需再次轻微打磨，形成微观粗糙面，增加机械咬合力，为后续正式粘贴提供最佳从属界面。
木工胶白乳胶的选型逻辑与化学特性
白乳胶作为聚醋酸乙烯酯乳液，其选型核心在于固含量、粘度及耐水性指标，而非单一的品牌认知。对于皮革包覆应用，应优先选择固含量高于45%且初粘力适中的产品，高固含量意味着成膜后胶层更厚实，能更好地填充皮革纹理与板材微观不平处，提供持久的握裹力。市售常见规格中，专用于家具封边或包覆的白乳胶通常经过改性处理，具备较好的耐黄变性和柔韧性，避免胶层硬化后随温度变化产生应力断裂。需警惕低粘度、低固含量的廉价型胶水，这类产品水分占比高，干燥慢，易导致皮革吸湿变形，且干燥后胶膜脆性大，极易在受力点开裂。
鉴别胶水质量时，可观察其流动性与成膜状态。优质白乳胶倾倒时呈均匀乳白色，无明显分层或杂质，涂刷后能在短时间内形成透明或半透明薄膜，且膜层具有适度弹性。在选购时，关注产品执行标准，国内正规产品应符合GB/T 12655-2015《聚醋酸乙烯酯胶粘剂》标准，该标准对剪切强度、游离甲醛含量等关键指标有明确限值，确保材料在室内使用时的安全性。避免使用未标注明确执行标准或成分表模糊的产品，这些产品可能含有过量溶剂或增塑剂，长期使用会迁移至皮革表面，导致皮革发粘、褪色或加速老化。
涂胶工艺控制与应力释放
涂胶环节的均匀度直接决定包覆效果，推荐使用滚涂方式而非刷涂，滚涂能更精准地控制胶层厚度，避免局部堆积或缺胶。在板材表面均匀滚涂第一遍胶水后，需等待1-2分钟让胶水初步渗透，随后进行第二遍薄涂，确保胶层覆盖完整且厚度一致。对于皮革背面，同样需均匀涂胶，注意胶水不宜过量，以免挤出时污染皮革表面或造成胶层过厚影响贴合精度。涂胶后应静置晾胶，时间控制在3-5分钟，具体需根据环境温度调整，以胶水表面失水、触感微粘但不粘手为最佳状态，此时胶水的内聚强度与对基材的附着力处于最佳平衡点。
铺设皮革时需从中心向四周逐步延展，避免一次性覆盖导致空气被困在内部形成气泡。使用专用压辊或平整的刮板，以适中力度从中心向边缘辐射状按压，排出空气的同时使胶层均匀分布。对于弧形或异形部位，需采用分段贴合法，先固定关键点，再逐步拉伸贴合，过程中需保持皮革张力均匀，避免因局部过度拉伸导致皮革纤维撕裂或日后回缩变形。施压过程中若发现胶水溢出，应立即用湿布擦除，避免胶水固化后影响皮革边缘处理。
加压定型与固化环境管理
加压是确保皮革与基材紧密贴合的关键步骤，压力需均匀且持续。可使用平行夹、真空袋压或专用包覆压机，对于小面积板材，平行夹间距建议保持在15-20厘米，确保无遗漏区域；对于大面积作业，真空袋压能提供更均匀的压力分布，避免局部应力集中。加压时间通常不少于2小时，具体需根据胶水说明书要求执行，低温环境下需适当延长加压时间以加速固化。加压过程中需定期检查板材边缘，防止因压力不均导致皮革边缘翘起。
固化环境需保持通风、干燥，环境温度建议控制在15-25摄氏度，相对湿度低于70%。高温高湿环境会延缓水分挥发，延长固化周期，甚至导致胶层发白或强度下降。固化期间严禁移动或受力板材，避免干扰胶层分子链的交联反应。完全固化通常需要24-48小时，在此期间胶层逐渐达到最终强度，过早使用可能导致粘结失效。固化完成后，检查包覆表面是否平整、无气泡、无溢胶痕迹，边缘处理是否整齐，确保成品符合质量标准。
