开关功率管虚焊与开裂的失效机理

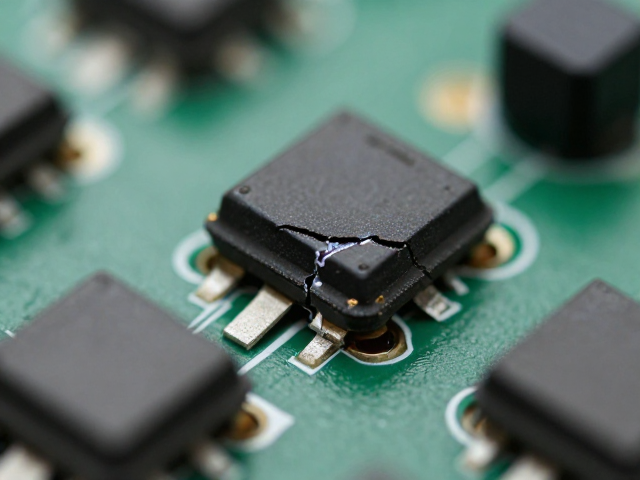

开关功率管在高频开关电源或音频功放电路中承担着电流的高速通断任务，其内部芯片与外部引脚通过焊料连接。在长期高负载运行或遭遇瞬间浪涌电流时，焊点内部会产生热应力与机械应力。当散热设计不足或PCB板受热不均，焊料层容易发生疲劳断裂，形成肉眼难以立即察觉的微观裂纹，即为止焊。这种虚焊导致接触电阻急剧升高，局部过热进一步加剧焊点恶化，最终导致引脚根部因热膨胀系数差异产生物理开裂。
随着虚焊或开裂现象的加剧，功率管的电气性能会出现显著劣化。在直流电源应用中表现为输出电压波动或保护电路误动作；在音频放大场景中，由于开关特性变差，信号在通过受损引脚时会产生非线性失真。这种失真并非简单的谐波增加，而是表现为声音发闷、杂音或完全无声。此时，若仅依靠常规电压测试，往往难以发现引脚与焊盘之间的间歇性断路，必须结合动态负载下的阻抗变化才能锁定故障点。
专业诊断与根源排查流程
排查此类故障不能仅凭目测，需要借助高精度仪器进行动态监测。使用高频示波器观察功率管驱动极与输出极的信号波形，若发现波形出现畸变、毛刺或幅值跌落，且该现象随负载电流增大而加剧，则高度怀疑为引脚连接问题。同时，利用热成像仪对功率管引脚区域进行扫描，虚焊点因接触电阻大，会在通电瞬间产生异常高温热点，这是定位虚焊最直观的物理特征。
除了热应力，PCB板的铜箔翘起也是导致开裂的常见诱因。当功率管引脚焊接时，若焊锡量不足或焊接温度过高，会导致引脚与焊盘结合力下降。在设备长期震动或温度循环变化中，焊盘与PCB基材之间产生剥离，形成“假焊”。此时，使用万用表测量引脚对地阻值，若发现阻值不稳定或随按压引脚而变化，即可确认存在机械性连接失效。这种硬性连接故障无法通过软件复位或参数调整修复，必须进行物理层面的干预。
标准化修复与工艺控制
修复虚焊开裂的核心在于恢复引脚与焊盘之间的低阻抗连接，并增强机械强度。首先需彻底清除老化发黑的旧焊锡，使用助焊剂激活氧化层，再用吸锡带清理焊盘。对于已经开裂的焊盘，若铜箔未脱落，可使用细导线跨越裂纹进行飞线连接，确保电气通路完整。若焊盘已脱落，则需重新铺设飞线至相邻测试点或过孔，这一步骤对操作手法要求极高，需避免短路或损伤周边元件。
焊接过程中需严格控制温度曲线，建议使用恒温烙铁，温度设定在320℃至350℃之间，避免高温长时间加热导致PCB分层或芯片热损伤。焊接时采用拖焊或点焊技巧，确保焊锡充分包裹引脚与焊盘，形成饱满的圆锥形焊点。焊后需立即清理残留助焊剂，防止腐蚀性物质长期侵蚀焊点。对于高功率密度设备，建议在修复后增加导热硅脂或散热片，以改善功率管的热环境，降低后续因热应力再次导致虚焊的风险。
