开关功率管过热的核心诱因分析
开关功率管在高频切换过程中会产生显著的导通损耗与开关损耗，这部分能量若不能及时耗散，会直接导致结温迅速上升。当功率密度提升或环境温度较高时，传统的热传导路径可能无法应对激增的热量，从而引发过热保护甚至器件损坏。散热瓶颈往往隐藏在系统设计的细节中，特别是当功率密度超过临界值时，单纯依靠增加散热片面积已难以解决根本问题，必须从热源控制与辅助散热机制入手进行系统性排查。
在实际运行场景中，驱动信号的完整性直接影响功率管的开关状态。如果驱动电路存在相位延迟或边沿畸变，功率管在切换过程中会长时间处于线性放大区，此时电流与电压同时存在，产生的动态功耗呈指数级增长。这种非正常发热并非来自环境高温，而是源于驱动环节的信号质量缺陷。因此，在排查过热问题时，驱动级的稳定性是首要关注点，任何微小的信号失真都可能成为热失控的导火索。
运算放大器在驱动链路中的关键作用
运算放大器作为驱动电路的核心组件，其压摆率和带宽特性决定了输出信号的响应速度。若选用的运放压摆率不足，无法在纳秒级时间内完成电平跳变，功率管的栅极电压变化就会变得迟缓。这种迟缓导致开关损耗大幅增加，使得功率管表面温度在正常工作负载下依然偏高。通过示波器观测驱动波形，可以清晰识别出站形是否方正、上升沿是否陡峭，这是判断运放是否成为散热瓶颈的关键步骤。
此外，运放的输出电流能力必须足以快速充放功率管的栅极电容。如果驱动电流不足，栅极电压上升所需的时间延长，功率管导通时间变长，静态损耗随之增加。在某些高功率密度设计中，直接使用MCU引脚驱动往往因电流输出能力有限而导致过热，此时引入高性能运放进行电流缓冲成为必要措施。验证运放参数时，需确保其最大输出电流大于功率管栅极电荷与开关频率的乘积，以维持高效的开关动作，从源头降低发热。
主动散热系统的效能评估与优化

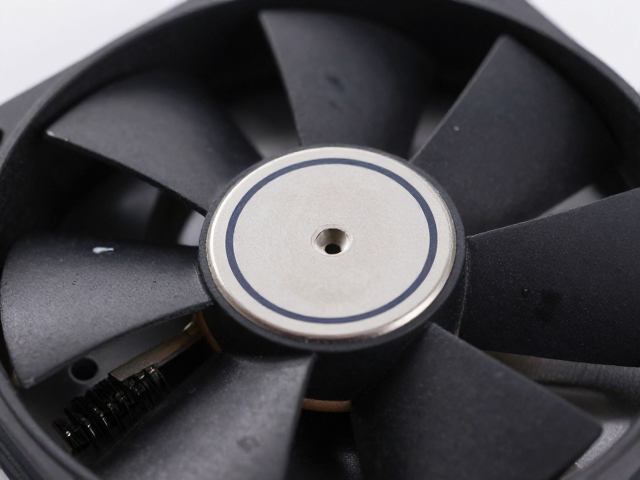

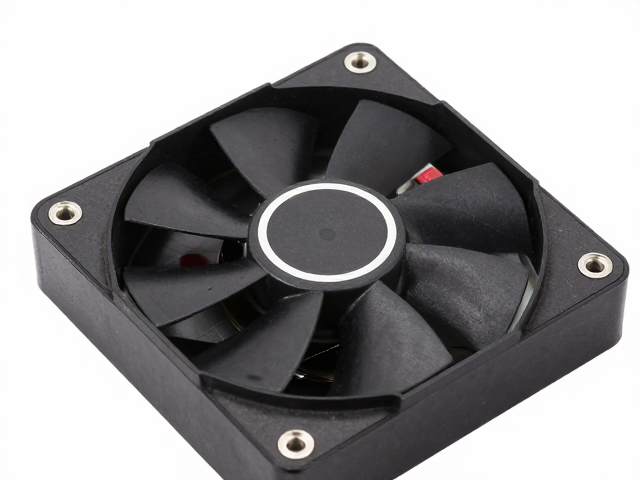

当热源产生后，被动散热可能触及物理极限，主动散热风扇成为维持温升的关键变量。风扇的风量与风压必须与散热器风阻相匹配，若风扇选型不当或安装角度错误，会导致气流短路或湍流，无法有效穿透散热鳍片带走热量。检查风扇转速曲线与实际工况，确保其在高温环境下仍能提供标称风量，是排除辅助散热失效的重要手段。
灰尘堆积与风扇轴承老化是被动且常见的散热失效原因。长期运行后，灰尘会像棉被一样覆盖在鳍片表面，极大降低热交换效率。同时，风扇振动噪音增大往往预示着轴承磨损，这会导致转速下降，风量锐减。通过红外热成像仪扫描功率管表面温度分布，可以直观判断气流覆盖情况。若发现局部热点且气流路径受阻，清理风道或更换高静压风扇能迅速恢复系统的热平衡。
实战排查与解决方案落地
面对功率管过热，技术人员应遵循从信号到热源的排查逻辑。第一步，使用示波器捕捉驱动信号，确认上升沿时间是否在器件规格书允许范围内，若发现边沿圆钝，优先优化运放选型或缩短驱动回路寄生电感。第二步，检查风扇工作状态，测量实际风速与温度梯度，确保气流覆盖整个功率管表面，必要时增加导风罩以引导气流方向。第三步，验证PCB布局，确保功率管与散热器接触面平整，涂抹适量导热硅脂以消除接触热阻，避免因安装不当导致的虚假过热现象。
通过上述三步法，可系统性消除散热瓶颈。信号层面的优化降低了热源产生，风扇层面的维护增强了热量移除能力，而安装细节的修正确保了热传导效率。这种基于物理机制的排查方式，避免了盲目更换大功率器件或过度依赖昂贵散热方案，以可验证的技术手段解决实际问题。在实际工程中，保持驱动信号的干净与散热风道的畅通，是维持功率电子系统长期稳定运行的基石。
