超薄化设计的核心诉求与热管理挑战
随着高功率密度电子设备向微型化与轻量化方向演进，传统导热材料因厚度较大导致的热阻问题日益凸显。在有限的封装空间内，降低导热界面材料（TIMs）的厚度成为提升系统散热效率的关键路径。有机硅材料凭借优异的耐高低温性能、柔韧性及电绝缘特性，成为替代传统金属散热片或硬质导热垫的首选基材。然而，当材料厚度压缩至微米级别时，界面接触热阻会显著增加，传统涂布工艺难以保证涂层的均匀性与完整性，极易出现针孔、厚度不均等缺陷，进而削弱整体散热效能。
针对这一物理极限，行业逐渐将目光投向精密流延工艺。该工艺通过控制浆料流变特性与干燥动力学，能够在基材上形成厚度一致、表面平整的超薄有机硅薄膜。这种设计不仅减少了热量在界面处的传递路径，还降低了因材料形变引起的机械应力。在实际应用场景中，从高性能芯片封装到柔性显示模组，超薄有机硅导热层能够更好地贴合微观粗糙表面，填补空隙，从而在极薄的形态下维持可预测的热传导性能，满足现代电子元件对紧凑结构与高效散热的双重需求。
流延工艺的技术原理与关键控制参数

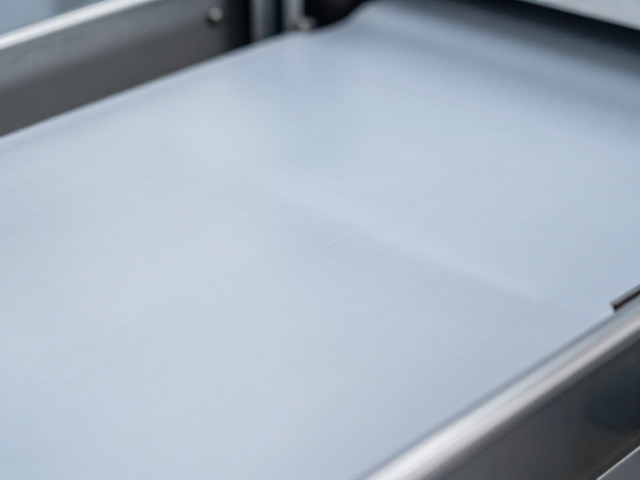

流延成型技术的核心在于制备具有特定粘度与固含率的有机硅浆料，并通过精密涂布头将其均匀铺展在连续运行的载带上。这一过程对浆料的流变性能要求极高，需精确调控增塑剂比例、填料分散状态以及溶剂挥发速率。常见的工艺路径涉及湿膜成型与热固化两个阶段，其中湿膜阶段的张力控制直接影响薄膜的平整度，而热固化阶段的温度曲线则决定了有机硅基体的交联密度与最终力学性能。通过优化刮刀间隙或狭缝涂布模头尺寸，可实现厚度在几十微米至数百微米范围内的精准调控。
在干燥与固化过程中，溶剂的挥发与基体的收缩行为必须保持平衡，以避免薄膜出现翘曲、开裂或内应力集中。先进的流延设备通常配备多温区烘道，通过梯度升温策略逐步去除溶剂，使有机硅分子链在受控状态下完成交联反应。此外，填料（如氧化铝、氮化硼等）在浆料中的分散均匀性至关重要，团聚现象会导致局部热阻异常升高。通过高能混合与超声分散预处理，结合流延过程中的剪切力作用，可确保导热填料在有机硅基体中形成有效的导热网络，这是实现高效散热方案的物质基础。
高效散热方案的性能表现与应用验证

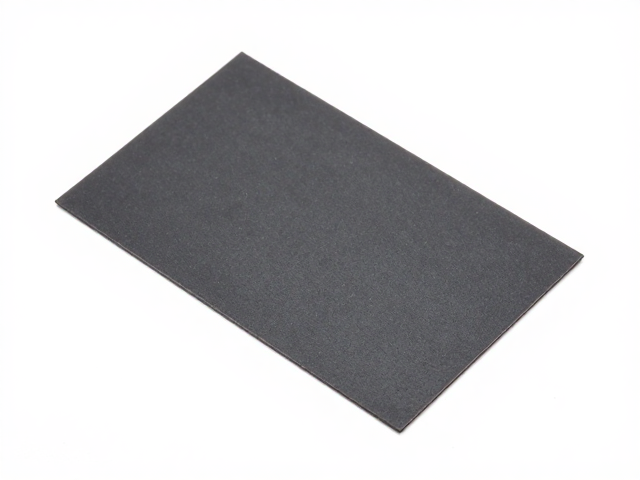

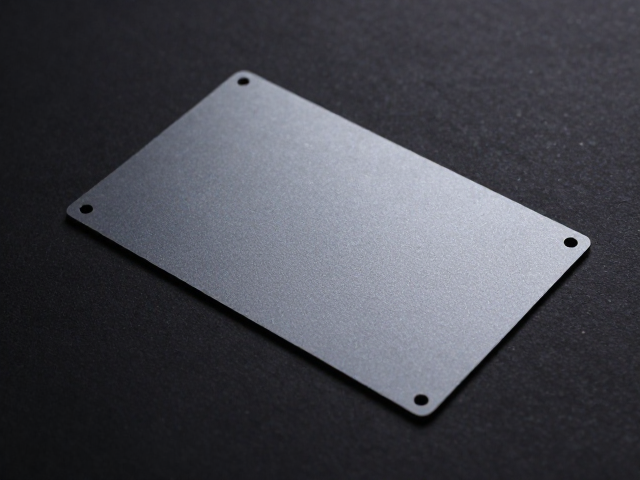

超薄有机硅导热膜在实测中展现出优异的热传导效率与机械适应性。在标准测试条件下，厚度低于0.2mm的有机硅流延膜即可实现低于规定阈值的界面热阻，其导热系数可根据填料选型在1.5W/m·K至5.0W/m·K区间内定制。这种材料在承受反复热循环后，仍能保持良好的压缩回弹性能，确保长期服役过程中的接触稳定性。相比传统模压垫片，流延工艺制备的薄膜具有更薄的厚度公差控制能力，能够适应更精密的元器件堆叠结构，有效解决因装配间隙不均导致的散热失效问题。
在具体的工业应用场景中，此类材料已广泛应用于5G通信基站功率放大器、车载激光雷达模组以及高密度LED照明系统中。以某款高性能车载传感器为例，采用超薄有机硅流延膜进行热管理后，器件结温在额定功率下降低了约3-5摄氏度，显著提升了系统在极端环境下的可靠性与寿命。此外，由于有机硅材料具备出色的耐候性与耐紫外线能力，其在户外电子设备中的应用进一步拓展了高效散热方案的适用边界，为高功率密度电子系统的长期稳定运行提供了切实可行的材料级解决方案。
