钽电容失效的物理机制与早期征象

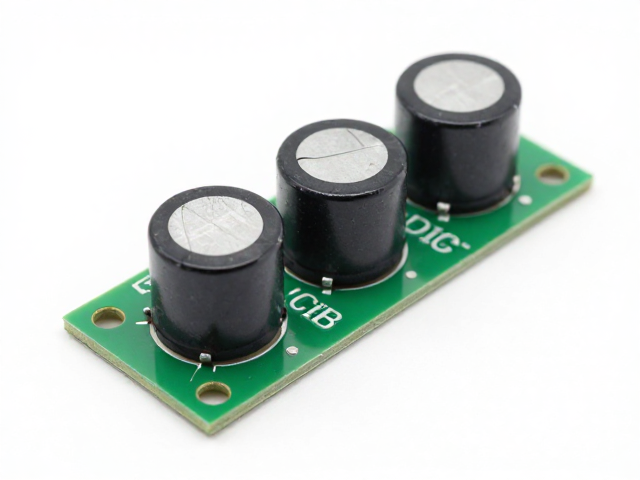

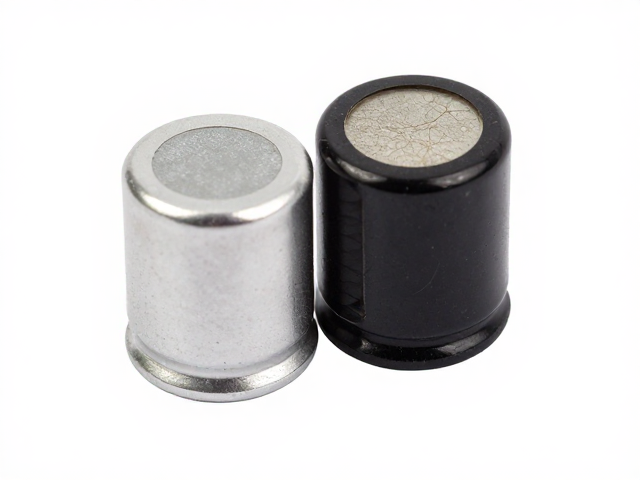

电源模块中的开关功率管若出现异常发热或输出电压波动，往往伴随着输出端滤波电容的可见形变。钽电容因其高体积能量密度被广泛应用于DC-DC转换器中，但其对反向电压和浪涌电流极为敏感。当电路中存在极性接反、开机瞬间浪涌电流超过额定值，或长期工作在高温环境下时，内部二氧化锰介质容易发生热击穿。这种微观层面的短路会导致电容内部产生气体，随着内部压力升高，顶部的防爆阀破裂，最终导致电容外壳膨胀、鼓包，甚至发生爆裂。

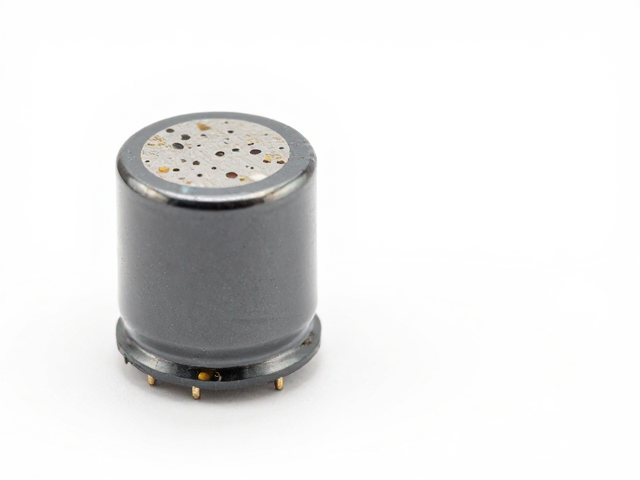

在实际维修场景中，鼓包并非唯一的前兆。部分案例中，电容顶部可能出现轻微凹陷或漏液痕迹，此时绝缘性能已大幅下降。若不及时干预，漏出的电解液具有腐蚀性，会侵蚀PCB焊盘及邻近元件，导致开路或短路故障扩大。通过目视检查结合万用表测量电容容值，若发现容值严重偏离标称范围或呈现短路状态，即可判定该元件已失效。这种物理形态的变化是判断钽电容寿命终结最直观且不可逆的依据。
故障根因分析与电路保护机制缺失
许多电源模块在设计阶段未充分考虑输入端的动态响应，导致钽电容承受超出规格的应力。当负载发生阶跃变化时，输出端的电压跌落或过冲会产生巨大的充放电电流。若电源管理IC的软启动时间设置过短，或者输入滤波电容容量不足，开机瞬间的冲击电流会直接涌入钽电容。此外，部分低成本方案中使用的钽电容额定电压余量不足，例如在12V系统中选用16V额定电压的电容，长期运行下耐压能力逐渐衰减，极易引发介质击穿。
另一种常见诱因是反向电压的应用。钽电容严禁承受反向电压，但在某些桥式整流或H桥驱动电路中，若控制逻辑存在死区时间不足或驱动信号紊乱，可能导致电容两端短暂承受反向电位。即使反向电压仅为几伏，长时间作用也会加速介质老化。同时，PCB布局中的寄生电感若过大，在高频开关动作下产生的电压尖峰也会叠加在电容两端，形成局部过压。这些设计缺陷或工况异常，共同构成了钽电容鼓包乃至失效的根本原因。
更换方案与工艺细节规范
更换故障钽电容时，必须严格遵循极性标识，正负极不可接反。选用替换件时，额定电压应至少高于电路最大工作电压的20%，且额定纹波电流需满足峰值需求。对于高可靠性场景，建议选用聚合物钽电容或固态电容，其等效串联电阻（ESR）更低，对浪涌电流的耐受能力更强，能有效降低鼓包风险。拆卸过程中需使用热风枪均匀加热，避免局部过热损伤焊盘，同时控制焊接温度在300°C左右，焊接时间不超过5秒，以防高温导致电容内部结构受损。
安装新电容后，需检查周围元件是否有因漏液导致的腐蚀痕迹，并使用洗板水清洁PCB表面，确保绝缘电阻符合标准。在通电测试前，建议使用可调直流电源限流模式进行低压预检，观察无异常后再逐步提升电压。若模块具备使能引脚，应先断开负载，单独测试电源模块的空载输出电压是否稳定。确认无误后，连接额定负载进行满载运行测试，监测输出电压纹波及温升情况，确保故障彻底排除且无衍生问题。
