芯片微观架构的能效跃迁
现代处理器通过引入先进的制程工艺与异构计算架构，在微观层面大幅降低了单位运算的能耗。以台积电5纳米制程为例，其相比上一代工艺在相同性能下可实现约30%至50%的功耗密度下降，这种物理层面的优化是提升整体能效的基础。芯片内部采用的动态电压频率调节技术（DVFS），能够根据当前负载实时调整核心电压与运行频率，确保在轻载状态下维持极低的静态功耗，而在重载时迅速响应，避免无效的能量损耗。
存储子系统的设计同样影响着整体能效表现。LPDDR5内存标准通过提升传输速率并降低工作电压，使得数据读写所需的能量显著减少。相较于前代LPDDR4，LPDDR5在相同带宽需求下可降低约20%至30%的功耗，这对于依赖高速数据交换的移动设备和边缘计算终端至关重要。芯片内部集成的电源管理单元（PMIC）负责精确分配各模块电能，通过隔离未使用的电路区块，进一步压缩待机模式的电流消耗。
智能功耗管理的动态调控
智能功耗管理系统通过软件算法与硬件监控的配合，实现对设备运行状态的精细化控制。系统会实时监测CPU、GPU及基带等关键组件的温度与负载情况，利用机器学习算法预测未来一段时间的计算需求，从而提前调整电源状态。例如，在视频播放场景中，系统会自动锁定相关解码核心的频率，同时降低无关后台进程的优先级，确保能量集中在高优先级任务中，减少因上下文切换带来的额外开销。
多核处理器中的大小核调度策略也是智能功耗管理的关键环节。高性能核心负责处理突发的高强度任务，而能效核心则应对持续的低负载工作。当设备处于日常浏览或即时通讯等轻度使用场景时，调度器会将任务迁移至能效核心，使高性能核心完全休眠。这种动态的资源分配机制避免了“大材小用”造成的能源浪费，使得设备在保持流畅体验的同时，将整体功耗控制在更优区间。
大容量滤波电容的稳流效应

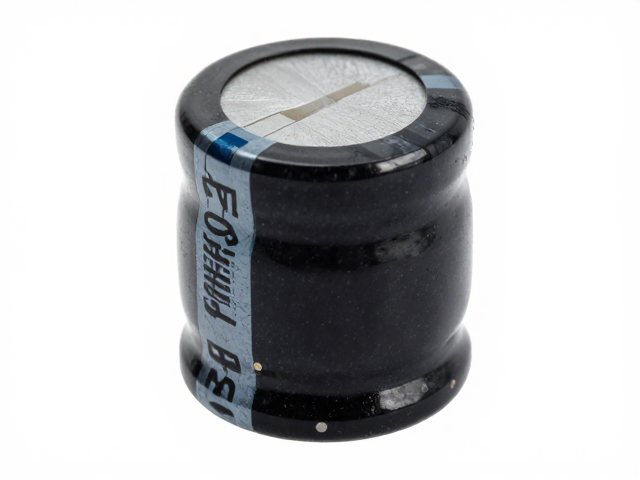

在电源输入端，大容量低等效串联电阻（ESL）滤波电容扮演着稳定电压平面的角色。当芯片瞬间爆发高电流需求时，电源线上的寄生电感会导致电压瞬降（Voltage Droop），迫使电源管理芯片提高输出电压以补偿，这会引发额外的能量损耗甚至导致系统不稳定。大容量电容能够作为局部的电荷水库，在毫秒级时间内提供瞬态电流，平抑电压波动，确保芯片获得纯净且稳定的直流电，从而提升转换效率。
随着电源转换频率的提升，传统电解电容在高频下的阻抗特性会显著增加，导致滤波效果下降。因此，现代高密度电子设备更多采用多层陶瓷电容（MLCC）与固态电容组合的方案。大容量MLCC具备极低的ESL和ESR，能有效滤除高频噪声，减少因电压纹波引起的开关损耗。在服务器电源或高性能工作站中，输入端的大容量滤波网络可将输入电压的波动范围控制在±5%以内，确保后端DC-DC转换器处于最佳工作效率区间，间接提升整体系统的能效表现。
系统级协同与能效优化
单一组件的优化难以带来显著的提升，系统级的协同设计才是关键。芯片厂商、主板设计人员与操作系统开发者需紧密合作，建立统一的功耗管理框架。例如，通过PCIe链路状态管理，当高速接口无数据传输时，自动降低链路速率或进入低功耗状态，避免接口模块持续消耗电能。这种跨层级的协同机制，使得能源分配更加精准，减少了因组件间配合不畅导致的隐性功耗。
热设计功耗（TDP）的管理也与能效紧密相关。高效的功耗管理能够降低芯片发热，进而减少散热风扇的转速和功耗。在移动设备中，更低的发热意味着电池温度更稳定，而锂电池在适宜温度下充放电效率更高，内阻更小。这种由电到热的良性循环，使得设备在长时间高负载运行下，依然能维持较高的能量利用率，延长续航时间并提升用户体验的稳定性。
