导热辅料模切冲压工艺的核心流程解析

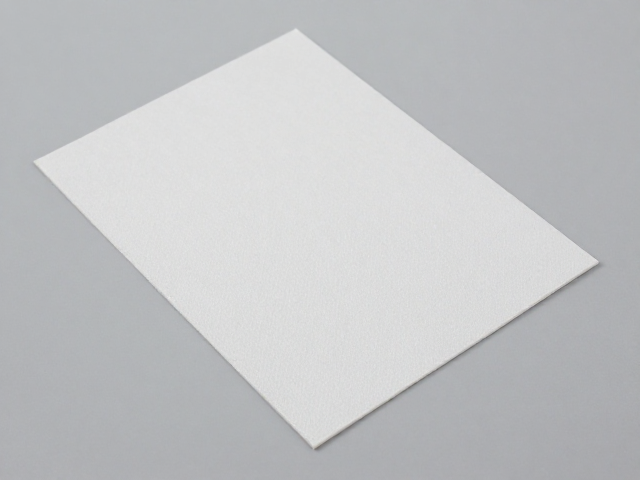

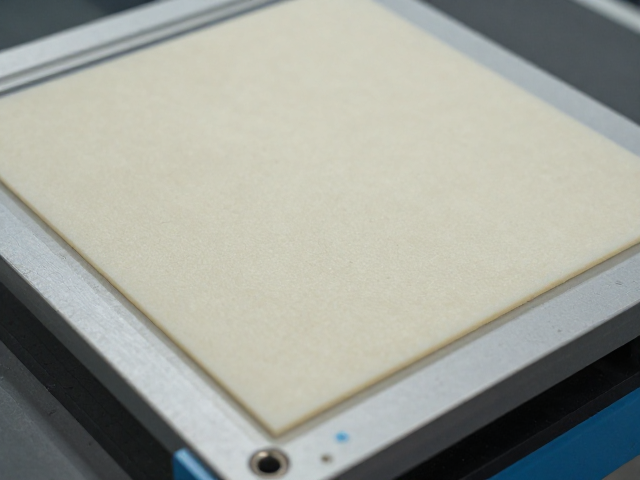

导热辅料在电子散热系统中扮演着关键角色，其制备工艺直接决定了最终产品的热阻性能与结构稳定性。模切与冲压是两种主流的成型方式，其中模切工艺多用于较薄的导热垫片、导热凝胶片或柔性石墨片，通过高精度刀模将原材料切割成预定形状。这一过程对刀具的锋利度、底垫材料的平整度以及压力控制有着极高要求，任何微小的偏差都可能导致边缘毛刺或尺寸超差，进而影响装配后的贴合效果。相比之下，冲压工艺更适用于带有金属外壳或需要更高结构强度的导热组件，如金属导热桥或带支架的导热片。冲压利用模具对材料进行连续或单次的塑性变形，能够实现更复杂的几何结构，如倒扣、凸台或精密孔位，确保组件在狭小空间内能够牢固固定。
在实际生产环境中，工艺参数的设定需要严格遵循材料特性。以常见的硅胶基导热垫片为例，模切时的压痕深度通常控制在材料厚度的10%-20%之间，以避免切断材料或产生过大的残余应力。对于较硬的导热复合材料，可能需要采用激光切割作为补充手段，以应对高硬度材料在模切过程中容易出现的分层或断裂问题。冲压工艺则需重点关注模具的间隙设计，间隙过小会导致材料撕裂或模具磨损加剧，间隙过大则会引起毛边和尺寸不稳定。此外，原材料的批次一致性也是工艺稳定的基石，不同批次的导热填料分散均匀度差异，可能直接影响模切边缘的完整性及冲压后的回弹现象。
结构固定方案的技术实现与可靠性评估
导热辅料的结构固定方案需兼顾热传导效率与机械可靠性，常见的固定方式包括胶粘固定、机械卡扣固定以及整体封装固定。胶粘固定利用导热胶带的压敏胶层或点胶固化方式，将导热件固定在散热器或芯片表面。该方案优势在于适应复杂曲面，但需严格控制胶层的厚度与固化均匀性，过厚的胶层会增加热阻，而固化不均可能导致局部虚接。机械卡扣固定则通过导热组件自带的弹性臂或螺丝孔位，利用物理摩擦力或预紧力实现固定。这种方式无胶层热阻，长期稳定性较好，但对安装结构的公差要求极为严格，需确保卡扣行程与安装孔位精准匹配，避免因装配应力过大导致组件变形或断裂。
为了验证固定方案的可靠性，行业内部通常依据相关标准进行振动测试、高低温循环测试及跌落测试。在振动测试中，固定结构需能承受特定频率和振幅的持续振动而不发生位移或脱落，这要求固定件具备足够的抗剪切强度。高低温循环测试则模拟极端环境，检查导热辅料在温度剧烈变化下是否出现分层、脱胶或硬化失效。例如，某些高性能导热垫片在经历500次-40℃至85℃的循环后，仍需保持初始的压缩形变率及热阻值在允许范围内。此外，对于高功率密度器件，还需评估固定结构对热膨胀的缓冲能力，防止因材料间热膨胀系数差异导致的界面剥离，从而确保长期运行的安全性与有效性。
