开关功率管热阻特性与封装选型逻辑
开关功率管在高频开关过程中产生的导通损耗与开关损耗会直接转化为热量，导致结温迅速升高。选型的核心在于理解热阻参数，特别是结到环境的热阻（RθJA）和结到壳的热阻（RθJC）。不同封装形式如TO-220、DPAK、QFN或直接散热型封装，其内部引脚结构与基板材料差异巨大，直接决定了热量从芯片内部传导至外部环境的效率。例如，DPAK封装因引脚短小，寄生电感较低，适合高频应用，但其热阻通常高于TO-220，需在PCB设计中通过增加铜箔面积来辅助散热。
数据验证显示，在相同功耗下，采用带散热焊盘的QFN封装相比传统SOP封装，其稳态结温可降低10-15℃。选型时需结合最大允许结温（通常为150℃或175℃）与实际工作环境温度，计算所需的热阻值。若计算出的系统热阻低于器件规格书中的RθJA，则无需额外强制风冷或大型散热器；反之，则必须引入导热介质或金属支架进行热管理。忽视封装热特性的盲目选型，极易引发热击穿或降额运行，导致系统效率大幅下降。
功率放大IC的输出级设计与散热约束
功率放大IC的散热难点在于其输出级晶体管往往工作在甲乙类或D类状态，瞬时电流极大，峰值功率密度高。此类芯片内部通常集成过温保护（OTP）和限流电路，但在散热不足时，保护机制会频繁触发，导致输出失真或系统重启。选型时需重点关注芯片的封装类型及推荐的PCB布局，多数高性能功放IC要求大面积接地铜皮作为主要散热路径，以利用PCB的多层结构将热量快速扩散。
实际工程中，D类功放IC因效率较高（通常超过90%），其自身发热相对较小，但仍需处理开关噪声带来的局部热点。相比之下，A类或AB类功放IC因静态电流较大，全频段持续发热，对散热设计更为苛刻。数据表明，在5V供电、4Ω负载输出1W功率时，AB类功放的静态电流可能达到50mA，这部分静态功耗在低信号下依然存在，若未预留足够的散热余量，芯片外壳温度可能迅速突破85℃的安全工作区间，影响音频信号的线性度。
导热硅胶的导热系数与界面填充效应
导热硅胶（导热硅脂）的主要作用是填充功率器件封装与散热器之间的微观空隙，取代空气层，从而降低接触热阻。空气的热导率极低，约为0.026 W/m·K，而高品质导热硅胶的热导率通常在1.5-8.0 W/m·K之间。选型时需平衡导热系数与粘度，高导热系数材料能更高效传递热量，但过高的粘度会导致涂抹困难及气泡残留，形成新的热阻点。
在高频振动或温度循环剧烈的场景下，导热硅胶需具备良好的抗泵出效应（Pumping-out Effect）能力。长期高温工作会导致硅脂中的硅油挥发或基底分离，导致干涸失效。实测数据指出，使用含金属氧化物填料的导热硅脂在经历500次热循环后，热阻增加值通常控制在10%以内，而普通硅脂可能出现热阻翻倍现象。因此，在高可靠性要求的应用中，应优先选用经过长期老化测试、具备高稳定性配方的导热界面材料。
导热硅胶垫片与结构化散热方案

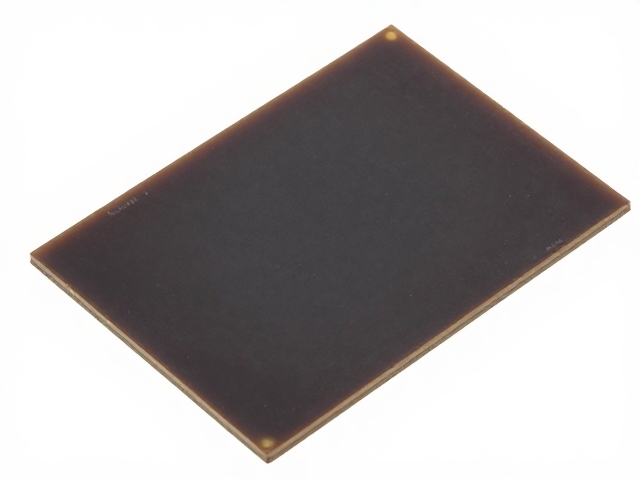

对于封装表面不平整或存在较大间隙（超过0.5mm）的功率器件，导热硅胶垫片（Thermal Pad）是更优的解决方案。垫片具有固定的厚度和压缩形变能力，能适应不同的安装高度公差，提供稳定的接触压力。相比硅脂，垫片无流动性，不会因长期高温出现硅油析出污染PCB的问题，且安装便捷，适合自动化生产。
选型时需关注垫片的压缩率和热阻值。压缩率决定了垫片在受到散热器压力时的变形能力，确保填充效果。例如，厚度为1.0mm、热阻为0.15℃/W的硅胶垫片，在压缩至0.8mm时，热阻可能降至0.12℃/W。需注意，垫片的硬度会影响长期使用的稳定性，过软的垫片在螺丝紧固时易过度变形，导致接触不均；过硬的垫片则可能因接触面积不足导致局部热点。合理选择垫片厚度与硬度，可简化机械结构设计，提升整体散热系统的可靠性。
PCB铜箔铺铜与热过孔的热扩散机制
功率器件的热量最终需通过PCB传导至周围环境，因此PCB的热设计至关重要。大面积铺铜是基础措施，铜的热导率约为400 W/m·K，远高于FR-4基板（约0.3 W/m·K）。通过增加铜箔面积，可以降低从焊盘到板边的温度梯度，避免局部过热。然而，铜箔面积并非越大越好，过大的铜箔可能引起焊接困难或电磁干扰问题，需结合安规间距与信号完整性进行权衡。
热过孔（Thermal Via）是连接顶层器件焊盘与底层大面积铜皮的关键结构。通过在焊盘下方或周围密集布置热过孔，可将热量快速传导至内层或底层铜皮，利用多层板的整体结构进行热扩散。实测表明，在相同功耗下，采用密集热过孔阵列的PCB，其芯片结温可比无过孔设计降低5-8℃。过孔直径、间距及填充方式（如金属填充或树脂填充）会影响热传导效率，通常建议过孔直径不小于0.3mm，间距控制在1-2mm，以最大化热传导路径。
