开关功率管驱动IC选型的核心参数考量
在电源转换系统中，驱动IC扮演着连接控制逻辑与功率器件的关键角色，其选型直接决定了系统的效率与稳定性。核心参数中，峰值输出电流能力是首要关注点，它决定了驱动IC能否在极短时间内对功率管的栅极电容完成充放电。对于高频开关场景，如采用GaN（氮化镓）或超结MOSFET，所需的瞬态驱动电流可能高达数安培，若驱动能力不足，会导致开关边沿缓慢，显著增加开关损耗甚至引发热失效。
栅极驱动电压的摆幅与隔离耐压也是不可忽视的技术指标。传统硅基MOSFET通常需要10V至15V的栅极电压以确保低导通电阻，而部分新型器件可能对电压敏感度不同。在高压应用中，隔离型驱动IC的耐压等级必须严格匹配系统的工作电压，常见的隔离耐压等级涵盖1.5kV至5kV等档位。选型时需结合PCB爬电距离与安规标准，确保绝缘介质能承受瞬态过压，避免击穿风险，同时关注静态电流与功耗，以维持整体电源效率。
绝缘垫片在电气隔离与热管理中的双重使命

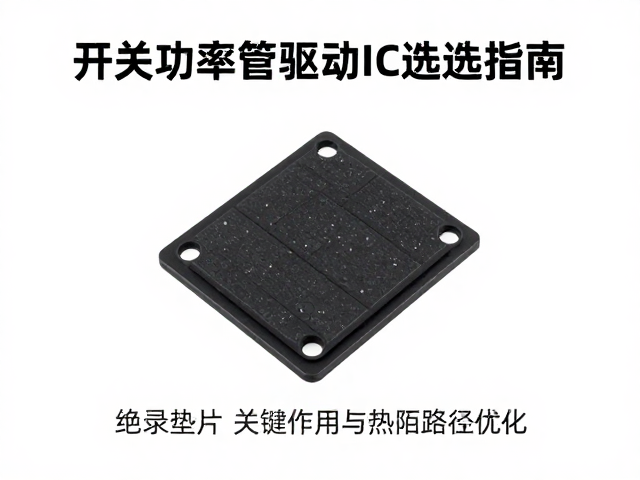

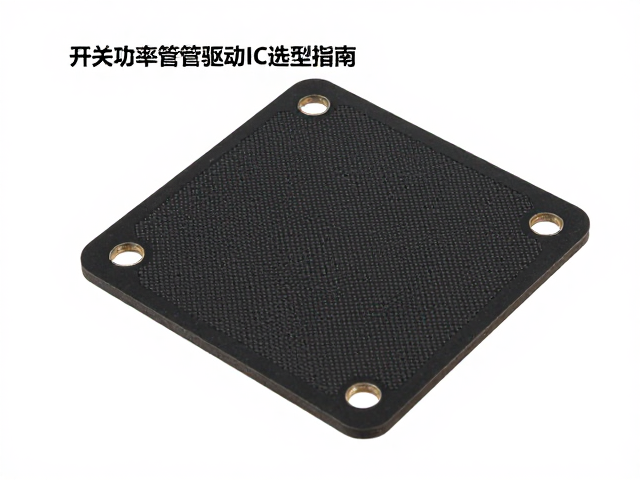

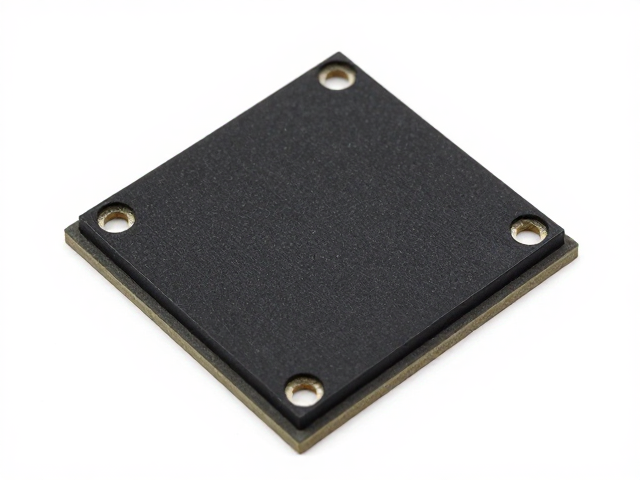

绝缘垫片在功率模块中承担着电气隔离与机械固定的双重职能，其介电强度必须高于系统工作电压的峰值，以提供可靠的绝缘屏障。在实际工程中，氧化铝（Al2O3）与氮化铝（AlN）是两种主流基材，氧化铝成本较低且机械强度好，而氮化铝具有更优的热导率，适合高功率密度场景。垫片的厚度需经过精确计算，既要满足最小电气间隙要求，又要尽量减少热阻路径中的额外损耗，过厚的垫片会增加热阻，导致结温升高。
除了基础的绝缘功能，绝缘垫片的热导率直接影响功率管的散热效率。在高频开关过程中，功率管产生的热量需通过垫片传导至散热片或机壳。高热导率材料能降低界面热阻，但需注意安装过程中的贴合度，任何空气间隙都会形成高热阻层。因此，在选型时需结合导热硅脂或相变材料的配合使用，确保垫片表面平整，减少接触热阻。此外，垫片的机械硬度需适中，既要防止安装时破碎，又要能在螺丝紧固下保持稳定的接触压力，避免长期振动下产生微动磨损。
系统级散热优化策略与热阻路径管理
优化功率管散热需从芯片结到环境的全链路热阻管理入手，驱动IC与功率管的布局需尽可能缩短热路径。在PCB设计中，大面积铜箔和过孔阵列可作为主要散热通道，将热量从器件底部快速导出至内部地层或背面。驱动IC通常位于功率管附近，其自身功耗虽低，但若布局不当，其发热会局部抬高功率管结温，因此需通过热仿真确定最佳位置，避免热源聚集。
热界面材料（TIM）的选择与涂抹工艺对散热效果至关重要。在功率管与散热片之间，高导热系数的TIM能填补微观空隙，降低界面热阻。对于高功率密度应用，可采用金属基电路板（如铝基板或铜基板）替代传统FR4材料，以显著提升整体导热能力。同时，系统级风道设计或液冷方案需与器件热特性相匹配，确保在额定负载下，功率管结温不超过规格书规定的最大值（通常为150°C或175°C），并通过降额曲线评估长期运行的可靠性。
动态特性与保护机制的协同配置
驱动IC的动态响应速度直接影响开关损耗，上升与下降时间的匹配需根据负载特性进行优化。在感性负载应用中，过快的电压变化率（dv/dt）可能引发寄生振荡或EMI问题，此时需在栅极串联小电阻进行阻尼，或在驱动IC内部配置可控的斜率控制功能。同时，关断时的负压驱动能力有助于提高抗干扰性，防止因米勒效应导致的误导通，特别是在高dv/dt环境下，确保器件处于确定的关断状态。
保护功能的完整性是系统安全的一道防线。现代驱动IC通常集成欠压锁定（UVLO）、过流保护（OCP）、过温保护（OTP）及栅极钳位等功能。UVLO确保在供电电压不足时禁止输出，防止器件处于线性区导致过热；OCP通过检测漏源极电压或电流信号，在短路瞬间快速关断，响应时间通常在微秒级。选型时需验证保护阈值的精度与复位方式，确保在故障条件下能可靠动作，并在故障清除后能正确恢复工作状态，避免误触发或失效。
