磁路设计的核心逻辑：尺寸并非唯一决定因素
在电机与传感器等电磁设备的设计环节中，铁氧体永磁体与导磁钢片的配合往往会被误认为简单的体积叠加，实际上这是一套严密的磁路计算体系。铁氧体材料具有较高的矫顽力和较低的剩磁，其磁导率远低于硅钢片或坡莫合金，这意味着磁钢本身的体积并不能直接等同于有效的磁通输出。如果盲目增加磁钢尺寸而忽略导磁路径的截面积，会导致大量的磁通泄漏，使得有效工作气隙中的磁场强度反而下降。导磁钢片的作用在于提供低磁阻的路径，将磁钢产生的磁力线高效引导至工作区域，若钢片截面积不足，磁路极易饱和，此时无论磁钢多大，其边际效益都会急剧递减。
选型过程中必须关注磁钢与钢片的几何匹配度，特别是当磁路结构存在非均匀磁场分布时。铁氧体永磁体通常采用轴向或径向充磁，其磁场分布具有特定的极靴形状，导磁钢片的极掌形状需要与之形成严丝合缝的对应关系，以减少边缘效应带来的磁阻增加。在实际工程应用中，设计师需要计算磁路的总磁阻，这包括磁钢本体的磁阻、气隙磁阻以及导磁部件的磁阻。只有当导磁钢片的截面积与磁钢的有效磁通密度相匹配，且材料磁导率足够高以承受预期的磁通密度而不饱和时，整个系统的性能才能达到最优状态。
材料特性与饱和磁通密度的关键制约
铁氧体永磁体的磁性能参数会随温度变化产生显著波动，其居里温度通常在450℃左右，但工作温度下的磁通密度衰减也是选型时必须计算的内含变量。相比之下，常用的导磁钢片如DC04或特定牌号硅钢片，其饱和磁通密度通常在1.5T至2.0T之间。当通过钢片的磁通密度超过其饱和点时，钢片的磁导率会急剧下降，像绝缘体一样阻碍磁通传输。因此，钢片的选型核心在于确保其在最大工作磁通下仍处于线性区，而非依赖磁钢的尺寸来强行提升磁通，因为磁钢能提供的最大磁通受限于其剩磁和几何尺寸，过大的磁钢可能导致局部磁通密度过高，引发钢片饱和。

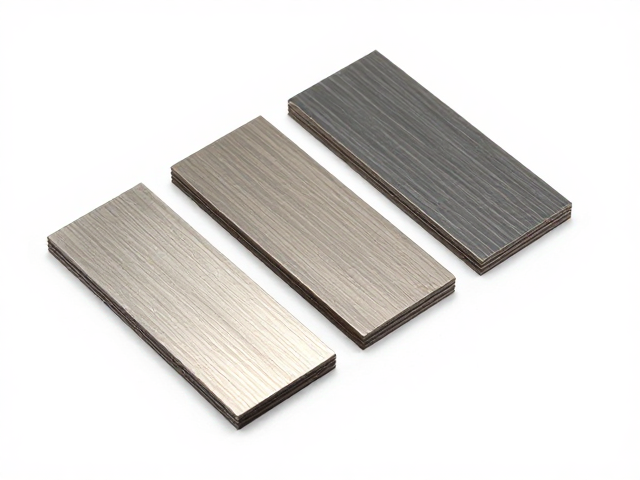

不同牌号的导磁钢片在磁导率和铁损特性上存在差异，这些物理属性直接影响了磁路的效率。在低频或静态磁场应用中，高磁导率的低碳钢板能有效降低磁阻；而在高频交变磁场环境中，则需要考虑硅钢片或铁粉芯等材料以降低涡流损耗。铁氧体永磁体本身电阻率高，涡流损耗极小，因此其配套的导磁结构若使用高损耗材料，会导致整体系统效率低下和温升问题。选型时需根据设备的运行工况，选择具有合适磁导率曲线和机械强度的导磁材料，确保磁路在长期运行中的稳定性，而非单纯追求磁钢体积的扩大。
结构间隙与装配公差对磁路的影响

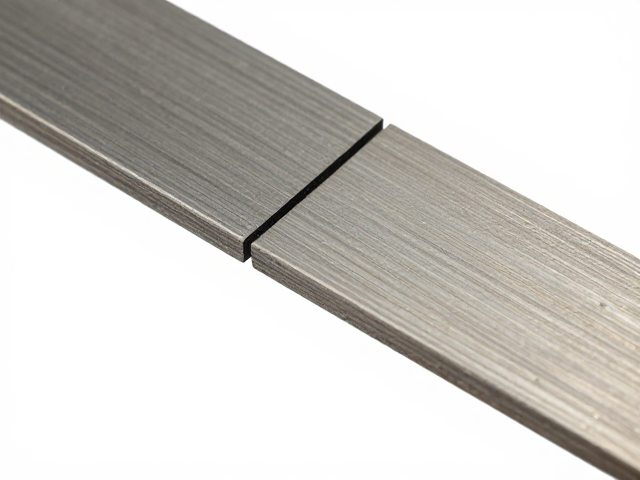

磁路中的空气隙是磁阻的主要组成部分，其大小对最终磁场强度有着指数级的影响。在铁氧体永磁与导磁钢片的搭配中，装配间隙的控制至关重要。即使磁钢尺寸巨大，如果与导磁极掌之间存在微小的装配间隙或接触不良，磁阻也会急剧增加，导致有效磁场大幅削弱。因此，导磁钢片的加工精度和表面光洁度直接影响磁路的性能。在实际应用中，通常要求接触面平整，必要时采用软磁合金垫片或优化机械结构来减小等效气隙，确保磁力线能顺畅通过钢片进入工作区。
机械结构的刚性与稳定性也是选型中不可忽视的一环。铁氧体材料脆性较大，在受到冲击或热应力时容易碎裂，而导磁钢片作为结构件往往承担着固定和支撑的作用。如果钢片设计过薄或强度不足，在磁吸力作用下可能发生形变，改变气隙大小，导致磁场不稳定。此外，温度变化引起的热膨胀系数差异可能导致磁路与钢片之间产生额外的应力，影响长期运行的可靠性。因此，导磁钢片的厚度、形状以及固定方式需经过严密的力学与热学仿真，确保在各种工况下磁路几何结构的稳定性，避免因机械变形导致的磁性能衰减。
仿真模拟与实测数据的验证流程
现代电磁器件选型已高度依赖有限元分析软件进行磁路仿真，通过模拟磁场分布来优化磁钢与导磁钢片的尺寸搭配。仿真可以直观展示磁通密度云图，识别磁饱和区域和磁泄漏点，从而指导工程师调整磁钢极靴形状或钢片截面尺寸。然而，仿真结果必须经过实物测试验证，因为材料参数的离散性、装配误差以及环境因素都会影响最终性能。在验证过程中，通常使用高斯计测量工作气隙的磁场强度，并结合电流、转速等运行参数评估整体效率。
实测数据应与理论计算值进行对比分析，偏差来源可能包括材料磁导率的批次差异、表面氧化层的影响以及装配过程中的微小错位。对于批量生产的产品，需建立严格的来料检验标准，对铁氧体永磁的剩磁、矫顽力以及导磁钢片的磁导率进行抽样测试，确保批次间的一致性。通过积累实测数据，可以修正仿真模型中的材料参数，提高后续选型的准确性。这种基于数据的迭代优化过程，能够避免盲目增加磁钢尺寸带来的成本浪费，实现性能与成本的双重优化，确保产品在满足技术指标的同时具备市场竞争力。
