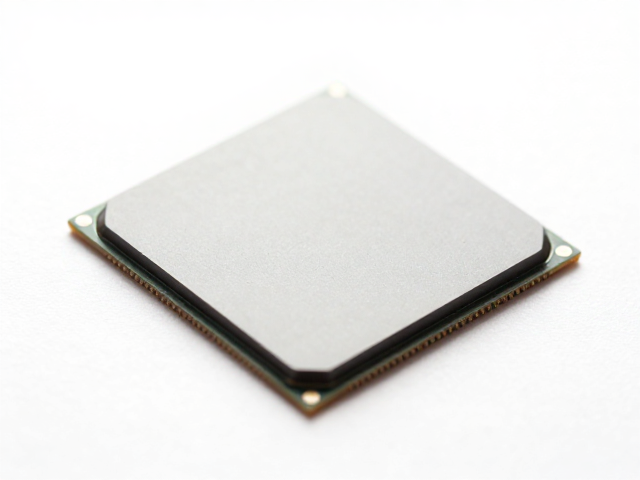

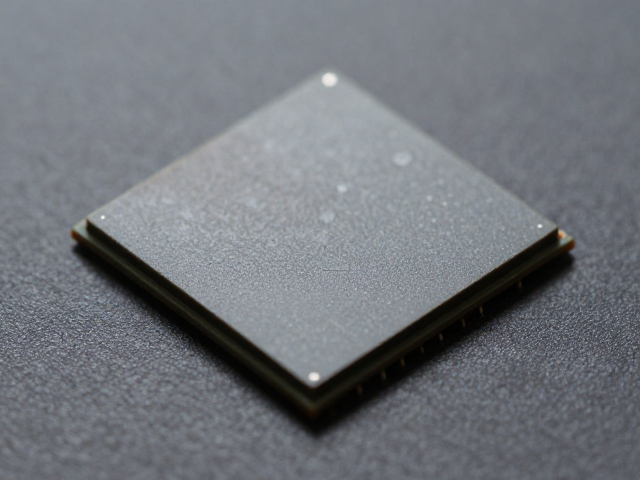

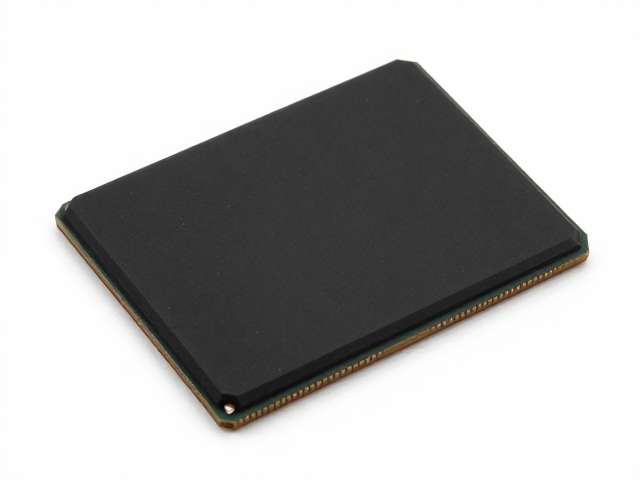

超薄贴片主控芯片的物理形态与封装优势
超薄贴片技术（SOP/QFN等封装形式）通过显著降低元器件在PCB板上的垂直高度，为高密度电子设备的内部空间优化提供了关键物理基础。这种封装形式通常将芯片裸片直接贴装并引线至小型化基板，使得整体高度可控制在1.0mm甚至0.5mm以内，极大地压缩了三维结构中的Z轴空间占用。对于智能穿戴设备、微型无人机以及便携式医疗仪器等对体积和重量有严苛限制的应用场景，这种物理形态的革新使得设计人员能够在有限的外壳尺寸内容纳更复杂的电路系统，同时保持设备整体的轻薄特性。
在高频信号传输与电磁兼容性（EMC）方面，超薄贴片结构缩短了信号引脚与接地的物理路径，从而降低了寄生电感和分布电容的影响。较短的互连路径有助于减少信号在传输过程中的反射和损耗，这对于需要处理高速数据流的主控芯片至关重要。此外，紧凑的封装结构增强了芯片本体的机械稳定性，使其在面对外部冲击或振动时，相比传统插件元件具有更好的抗疲劳性能，从而提升了整机在复杂工况下的长期运行可靠性。
高动态范围（HDR）的信号处理机制
高动态范围技术的核心在于主控芯片内部图像传感器接口或模拟前端电路能够同时捕捉并处理极亮与极暗区域的细节信息。在光学系统中，场景的光比范围远超单点曝光传感器的线性响应区间，HDR技术通过多帧合成或像素级双增益读取机制，将不同曝光阶段的数据进行对齐与融合。主控芯片内部的ISP（图像信号处理器）模块会对这些多曝光数据执行复杂的色调映射算法，保留高光部分的层次感同时提亮阴影细节，最终输出符合人眼视觉习惯且信息完整的图像数据。
从数据处理的底层逻辑来看，实现高动态范围需要主控芯片具备强大的并行计算能力以及高带宽的内部数据总线。芯片需要在毫秒级的时间内完成多帧图像的读取、配准、融合及降噪处理，这对芯片的内存控制器效率和内核算力提出了极高要求。此外，低功耗设计也是关键考量，因为持续的高强度图像处理会迅速消耗电池电量，因此先进的制程工艺和架构优化使得芯片能在维持高动态范围输出的同时，将静态功耗控制在微安级别，确保设备在长时间使用下的能效平衡。
性能解析与算力架构的协同效应
主控芯片的性能表现并非仅由单一参数决定，而是取决于CPU、GPU、NPU及ISP等异构核心之间的协同效率。在高动态范围应用场景中，NPU（神经网络处理单元）承担着实时语义分割、对象识别等任务，其算力密度直接影响了视频分析的帧率和实时性。高性能主控通常采用混合精度计算技术，在保证精度的前提下提升矩阵运算速度，从而快速处理HDR视频流中的海量像素数据。这种算力架构的优化使得芯片能够在处理4K甚至8K分辨率视频时，依然保持流畅的帧率，避免因计算瓶颈导致的卡顿或发热。
除了算力密度，内存子系统的性能对整体吞吐量有着决定性影响。高速LPDDR（低功耗双倍数据速率）内存与主控芯片之间的高带宽连接，确保了原始图像数据能够被快速加载至处理单元，同时融合后的数据能迅速写入存储介质或传输至显示端。此外，芯片内部的缓存层级结构（L1/L2 Cache）的设计优化，减少了数据访问延迟，提升了指令执行效率。这种内存带宽与缓存管理的协同，使得主控芯片在面对高动态范围视频解码、实时AI推理等高负载任务时，能够维持稳定的性能输出，避免因数据拥堵造成的性能抖动。
应用场景中的技术落地与挑战
在智能手机与平板电脑领域，超薄贴片主控与HDR技术的结合已成为提升影像体验的关键路径。通过集成高性能ISP和NPU，设备能够在逆光、夜景等复杂光照条件下，依然拍摄出色彩准确、细节丰富的照片和视频。这种技术落地不仅依赖于芯片本身的性能，还需要与镜头光学模组、传感器选型以及底层算法的深度适配。制造商通过优化光学防抖与电子防抖算法，进一步提升了动态场景下的画面稳定性，使得移动端设备在专业影像创作方面的能力得到显著增强。
工业检测与自动驾驶领域对主控芯片的性能有着更为严苛的要求。在工业自动化中，高精度的HDR视觉检测系统需要快速识别微小缺陷或异物，主控芯片必须具备极高的实时响应能力和低延迟特性，以确保生产线的高效运转。而在自动驾驶场景中，车载摄像头需要应对从隧道出口到强光直射等剧烈光线变化，主控芯片的高动态范围处理能力直接关系到车辆对周围环境的感知准确性。这些高可靠性场景要求芯片不仅在性能上达标，还需满足严格的温度范围、抗干扰能力及长寿命标准，推动了相关技术在极端环境适应性方面的持续演进。
