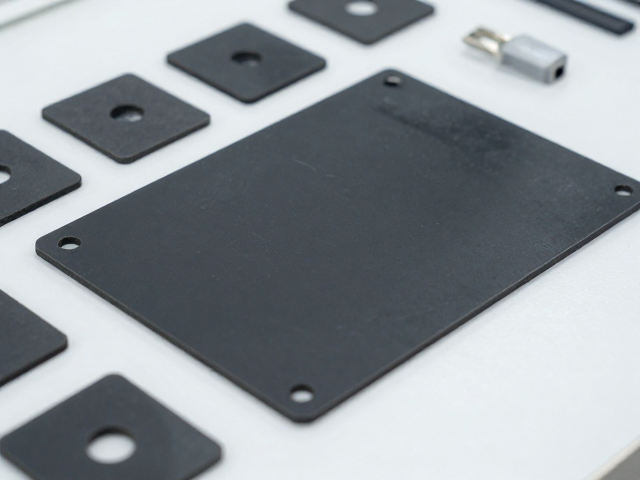

绝缘垫片在开关功率管热管理与电气隔离中的核心作用
开关功率管在高频高压环境下工作时，芯片与散热基板之间存在着严密的电气隔离需求，绝缘垫片承担着关键的介电支撑与热传导双重职能。在实际工程应用中，垫片不仅需要具备高击穿电压以应对漏电流风险，还需维持低热阻以辅助热量从芯片表面向散热器传递。不同材质在介电常数、耐热等级及机械强度上的差异，直接决定了功率器件的长期可靠性与失效模式。

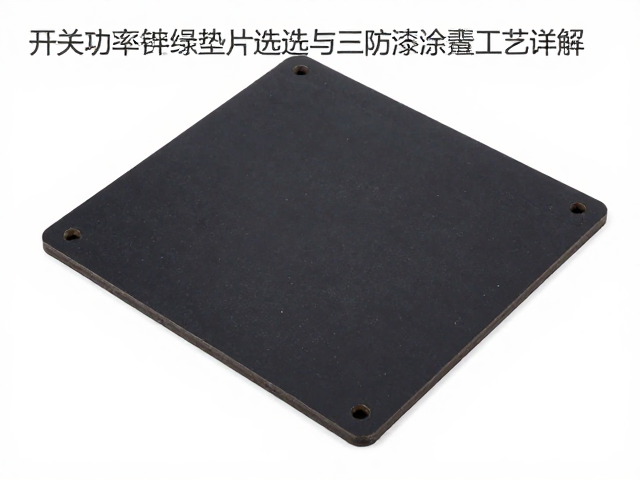

常见的绝缘材料包括氧化铝陶瓷、氮化铝陶瓷、聚酰亚胺薄膜及改性环氧树脂等，每种材料的热导率与绝缘性能存在显著物理界限。例如，氧化铝陶瓷垫片的热导率通常在20-30 W/m·K之间，而氮化铝可超过150 W/m·K，这种物理属性的差异要求工程师根据具体的功率密度和温升要求进行精准匹配。过高的热阻会导致结温急剧上升，引发热击穿；而绝缘强度不足则可能引起沿面闪络，造成永久性短路故障。

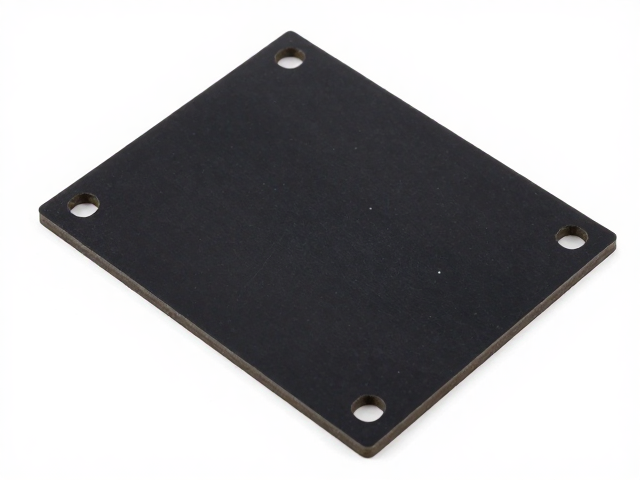

关键选型参数与材料特性深度解析
选型过程中，击穿电压与介电强度是首要考量指标，通常要求绝缘垫片的击穿电压高于电路最大工作电压的1.5至2倍，以应对瞬态尖峰电压。同时，热阻值（Thermal Resistance）需结合功率器件的封装尺寸与最大允许结温进行计算，确保在满负荷工况下，热量能高效通过垫片传导至散热界面。此外，机械压缩特性决定了垫片在装配压力下是否能保持稳定的厚度，过大的压缩变形可能导致绝缘层变薄从而降低耐压能力。
材料的热膨胀系数（CTE）匹配性会引发长期的机械应力问题，若绝缘垫片与芯片或基板的热膨胀系数差异过大，在反复的冷热循环中容易产生微裂纹或脱层，进而破坏绝缘完整性。聚酰亚胺材料虽具有优异的柔韧性和耐高温特性，但其热导率普遍低于陶瓷材料，常需通过添加导热填料进行改性。对于高功率密度场景，氮化铝陶瓷因其高绝缘、高导热且CTE与硅芯片较为接近，逐渐成为高端封装的首选方案，但其加工成本与脆性也是实际应用中必须权衡的因素。

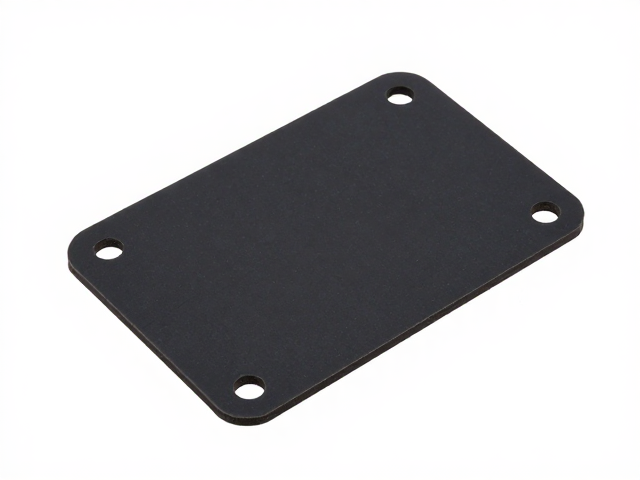

三防漆涂覆前的表面处理与工艺准备
绝缘垫片与功率管表面的洁净度直接影响三防漆的附着力与绝缘效果，任何油脂、灰尘或氧化层都会形成绝缘薄弱点。在涂覆前，通常采用异丙醇或专用清洗剂进行超声波清洗或擦拭，确保表面无可见污染物。对于陶瓷垫片，还需检查其表面是否存在微裂纹或缺口，这些微观缺陷在高压电场下极易引发局部放电，加速绝缘老化。
环境湿度与温度对三防漆的固化质量具有显著影响，相对湿度过高会导致漆膜发白或起泡，影响绝缘性能。涂覆作业应在恒温恒湿车间进行，环境温度通常控制在20-25℃，相对湿度低于60%。垫片在放置时应避免相互堆叠，防止漆液流淌不均或粘连，同时需确保垫片表面完全干燥，残留的溶剂会阻碍漆膜交联，降低耐湿性和耐化学腐蚀能力。

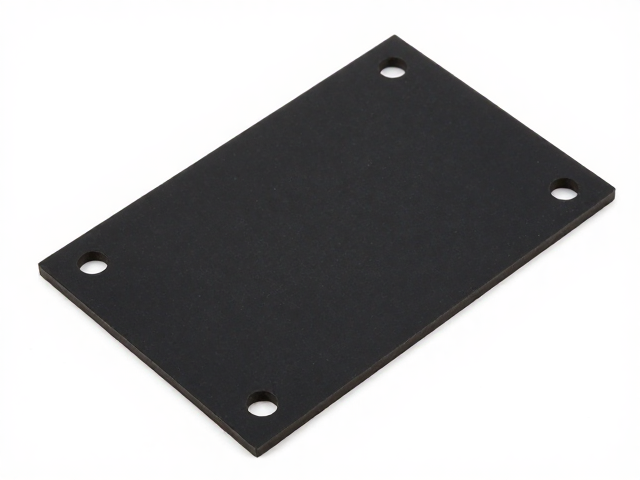

三防漆涂覆工艺参数与质量控制标准
涂覆方式的选择需根据绝缘垫片的几何形状及生产批量决定，喷涂适用于大面积或复杂结构，但需严格控制雾化气压与喷枪距离，避免漆膜过厚导致开裂或流淌。刷涂适用于小批量或局部修补，但需确保刷痕均匀，无漏涂现象。浸涂法适用于规则形状的垫片，但需精确控制浸提速度，以形成厚度均匀的漆膜，通常漆液粘度需控制在20-50秒（涂4杯）。
固化过程分为表干与实干两个阶段，表干时间取决于溶剂挥发速度，而实干则涉及树脂交联反应，需严格遵循涂料供应商提供的温度与时间曲线。对于常温固化漆，需确保足够长的静置时间以释放内应力；对于烘烤固化漆，升温速率需平缓，防止溶剂急剧挥发造成针孔。固化后的垫片需进行外观检查，确保漆膜连续、无气泡、无流挂，且厚度符合设计规范，通常绝缘漆膜厚度控制在0.05-0.2mm之间，过厚可能影响装配尺寸，过薄则无法提供足够的防护。
绝缘性能测试与长期可靠性验证
涂覆后的绝缘垫片需经过严格的耐压测试，通常施加直流高压或交流工频高压，检测其击穿电压与泄漏电流，确保无击穿现象且漏电流在微安级以下。同时，需进行绝缘电阻测试，验证在规定电压下绝缘材料的电阻值，以评估其防潮与防污秽能力。对于高可靠性要求的应用，还需进行高压偏温测试（HDBT），模拟长期工作条件下的绝缘老化情况。
湿热老化测试是评估三防漆与绝缘垫片协同防护性能的重要手段，通过在85℃、85%相对湿度环境下持续老化数百小时，观察漆膜是否起泡、剥落或变色，并复测绝缘电阻与耐压指标。此外，热循环测试用于验证垫片在温度剧烈变化下的机械稳定性，检查绝缘层与金属基板之间是否出现分层或开裂。只有通过上述多项严苛测试，才能确认绝缘垫片与三防漆组合在实际工况下的长期安全性与稳定性。
