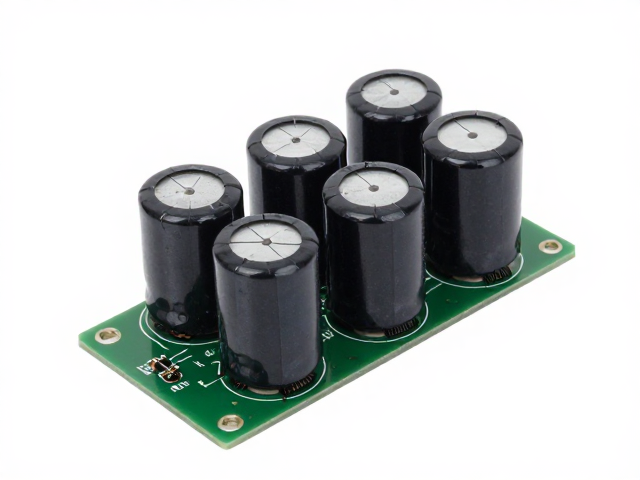

稳压电容在电源动态响应中的核心机制
功放模块在处理瞬态大信号时，电源电流需求会呈现剧烈的波动，这种快速变化的负载电流若直接由直流电源提供，线路阻抗会导致电压瞬间跌落，进而引发削波失真或保护电路误动作。稳压电容在此场景中扮演着高频能量水库的角色，其本质利用电容的充放电特性，在负载电流突增的瞬间提供瞬时大电流，填补电源响应延迟带来的电压缺口。这一物理过程直接决定了功放在动态负载下的电压稳定性，是维持音频信号完整性的关键环节。
电容的等效串联电感（ESL）和等效串联电阻（ESR）会显著影响其高频滤波效果。在高频段，ESL产生的感抗会阻碍电流的快速变化，导致电容无法及时响应负载的瞬态需求。因此，低ESL和低ESR的电容结构能更有效地降低高频阻抗，确保在微秒级甚至纳秒级的负载变化中，电源电压仍能维持在额定范围内。这种动态阻抗特性的优化，使得稳压电容成为提升功放模块瞬态响应速度和降低总谐波失真的重要技术手段。
关键参数评估与选型逻辑
选型过程中，容值大小决定了单次脉冲可提供的电荷总量，但并非容值越大越好。过大的容值可能导致高频特性下降，且增加体积和成本。实际应用中，需结合功放的最大输出功率、电源电压以及瞬态电流的峰值进行计算。例如，对于输出峰值电流为10A的AB类功放，在12V供电下，若要求电压跌落不超过0.5V，且脉冲宽度为1ms，通过公式 $C = I \times t / V$ 估算，所需最小容值约为2000μF。此计算需结合实际线路阻抗进行修正，以确保理论值满足工程需求。
除了容值，电容的耐压等级、温度特性以及封装形式是另一大考量维度。电解电容通常提供大容量，但高频特性相对较弱，常需并联陶瓷电容以改善高频响应。钽电容具有体积小、ESL低的优势，但需特别注意其反向耐压和浪涌电流限制，以免因电压尖峰导致击穿失效。在选型时，应参考厂商提供的阻抗-频率特性曲线（Z-Theta曲线），确保在功放工作频带内的最高阻抗点处，电容能提供足够的旁路电流。此外，工作温度范围下的容值衰减率也是关键数据，高温环境下电解电容容值可能大幅下降，需预留足够的余量。
电路布局与寄生参数控制

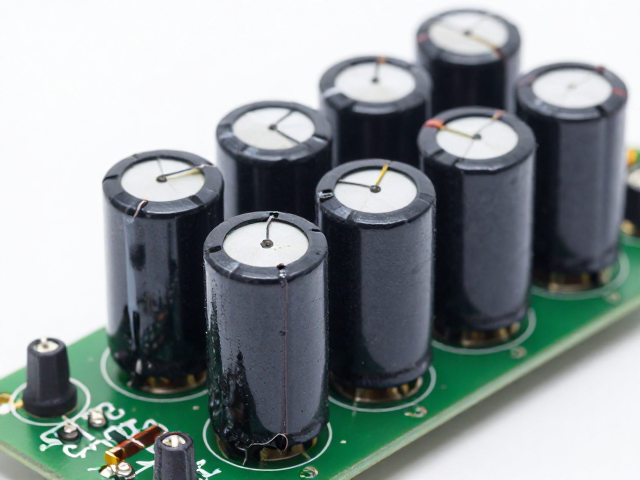

即便选用了高性能电容，错误的电路板布局也会彻底削弱其稳压效果。电容应尽量靠近功放模块的电源输入引脚放置，以最小化连接走线的长度。走线过长会增加寄生电感，在瞬态电流流过时产生感应电压，抵消电容的稳压作用。在多层PCB设计中，应利用内部接地层作为回流路径，并采用宽短的连接方式，确保电容与芯片引脚之间形成低阻抗回路。这种布局优化能显著降低环路电感，提升高频下的瞬态响应能力。
去耦网络的设计通常采用多级并联策略，以覆盖宽频段的噪声抑制需求。大容量电解电容负责低频和大电流瞬态支撑，小容量陶瓷电容则专注于高频噪声的旁路。在实际布线中，不同容值的电容应呈星形或网格状分布，避免形成地线环路。同时，需特别注意电容引脚与PCB焊盘的连接质量，虚焊或过孔接触不良会增加接触电阻，直接影响瞬态电流的供给效率。通过优化布局和连接方式，可以最大化发挥稳压电容在电源系统中的动态平衡作用。
