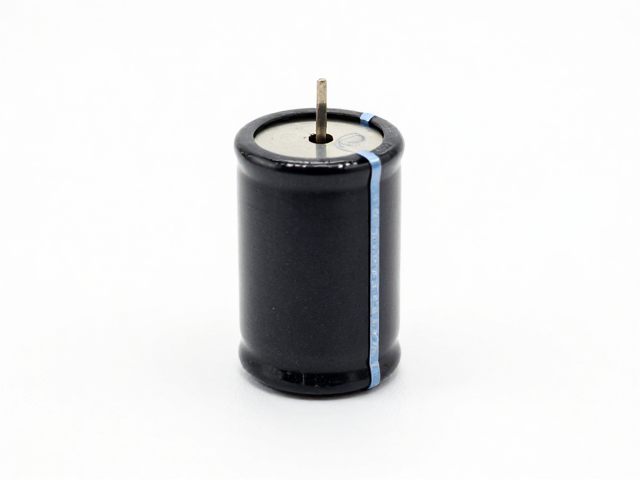

稳压电容在传感器供电中的核心作用
传感器电路对电源纹波和瞬态噪声极为敏感，稳压电容在此扮演着滤除高频干扰与维持电压稳定的关键角色。在低功耗传感器系统中，电源路径上的微小波动可能导致ADC转换误差或微控制器复位，因此通常需要在电源输入端和芯片VIN引脚附近放置高频陶瓷电容（MLCC）。这些电容利用其极低的等效串联电感（ESL），能够为瞬态负载变化提供快速的电流响应，有效抑制由开关稳压器产生的开关噪声。

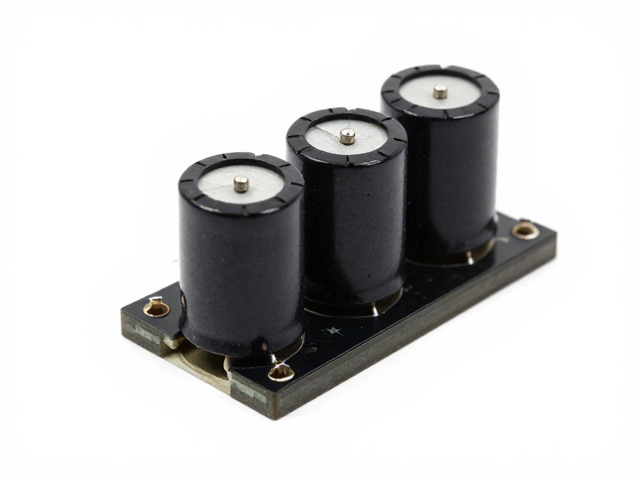

不同类型的传感器对电源纯净度的要求存在显著差异，例如高精度压力传感器或生物电信号采集模块，其供电网络必须具备极低的噪声底。在这种情况下，单纯依赖稳压芯片内部的补偿环路往往难以应对复杂的地线反弹和电源耦合干扰。通过在电源引脚处并联不同容值的电容组合，例如0.1μF与10μF电容搭配，可以构建宽频带的低阻抗通路。这种去耦策略确保了传感器在动态工作模式下，供电电压始终保持在数据手册规定的公差范围内，从而提升测量数据的线性度和长期稳定性。
升压芯片选型的关键参数考量
在电池供电的传感器节点中，升压转换器（Boost Converter）负责将低电压提升至传感器及主控单元所需的工作电压。选型时需重点关注转换效率、静态电流及输出电压精度。对于需要长时间待机的应用，静态电流（Iq）应控制在微安甚至纳安级别，例如某些专为IoT优化的芯片在轻载模式下Iq可低至1μA以下，这直接决定了设备的电池续航周期。同时，开关频率的选择需要在电感体积与输出纹波之间进行权衡，较高频率允许使用更小尺寸的电感，但可能增加开关损耗。
输出电压的调节方式及反馈网络的精度直接影响传感器的采样一致性。精密基准源或内部高精度DAC控制的升压芯片能提供更稳定的输出电压，减少因电池电压随放电过程下降而导致的增益漂移。此外，封装形式也是重要考量因素，小型化封装如WLCSP或DFN有助于减小整体PCB面积，但需仔细评估散热路径，确保在高负载下结温不超过允许限值。数据手册中提供的负载调整率和线路调整率指标，应结合具体应用场景中的负载电流范围进行严格核对，避免在动态负载下出现电压跌落。
电路设计与布局布线规范

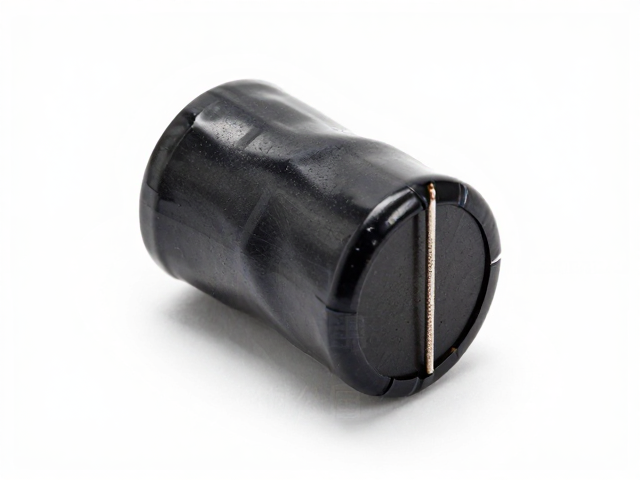

电路设计阶段需严格遵循参考设计中的元件参数，特别是电感饱和电流和电容耐压值的选择。电感器的饱和电流必须大于最大负载电流下的峰值电流，否则会导致电感量急剧下降，引发过流保护或输出电压崩溃。输出电容的额定电压应至少高于最大输入电压与升压比乘积的1.2倍，以应对启动瞬间或负载突变产生的电压尖峰。反馈电阻的分压网络应选择高精度、低温漂的金属膜电阻，以最小化输出电压的长期漂移。
PCB布局对电源完整性具有决定性影响，关键回路需尽可能缩短走线长度并加宽处理。输入电容应紧邻芯片VIN引脚放置，以最小化高频回路面积，降低寄生电感带来的电压振荡。功率地（PGND）与信号地（GND）的连接需采用单点接地策略，或通过分割后通过磁珠或零欧电阻在适当位置连接，防止大电流回流干扰敏感的信号地平面。电感下方应避免铺设任何信号走线或铜皮，以减少磁场耦合引起的噪声干扰，同时确保电感周围有足够的散热空间，维持电路在恶劣环境下的可靠运行。
